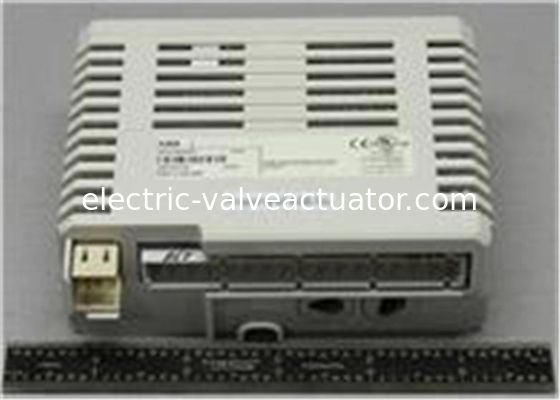

ABB AI843 TC/mV Analog-Eingangsmodule 3BSE028925R1 -30 mV bis +75 mV

Name: ABB AI843 TC/mV Analog-Eingangsmodule 3BSE028925R1 -30 mV bis +75 mV
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: AI843
Price: 210.00 USD
Availability: InStock

Markenbezeichnung:	ABB
Modellnummer:	AI843
MOQ:	1
Preis:	Negotiations

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

Indien (IN)

Bewertete Isolierungs-Spannung:

50V

Dielektrizitätstestspannung::

500VAC

Stromaufnahme +5 V Modulebus:

70 mA

Leistungsdissipation:

1.6W

Verpackung Informationen:

Neue Originalbox

Hervorheben:

ABB AI843 TC/mV-Eingangsmodul

ABB AI843 analoge Eingangsmodule -30 mV bis +75 mV

Modul ABB AI843 für die ESP-Steuerung

Beschreibung des Produkts

ABB AI843 TC/MV Analogeingangsmodul 3BSE028925R1 -30 MV bis +75 MV

Das AI843 -Thermoelement/MV -Eingangsmodul bietet 8 Differentialeingangskanäle für Thermoelement/MV -Messungen. Messbereiche konfigurierbar pro Kanal sind: -30 mV bis +75 mV linear oder TC -Typen B, C, E, J, K, L, N, R, S, T und U. Ein separater PT100 -Kanal wird für "Kaltanschluss" (Umgebungstemperatur) verwendet, wodurch als CJ -Kanal dient. 1 ... 8.

Die Anschlusstemperatur kann lokal an den MTUS -Schraubenklemmen oder auf einer Entfernungseinheit des Geräts gemessen werden. Alternativ kann eine Fix -Anschluss -Temperatur für das Modul vom Benutzer (als Parameter) oder einer von der Anwendung festgelegten Anschlusstemperatur eingestellt werden.

Funktionen und Vorteile

8 Differentialeingangskanäle für Thermoelement/MV
Einzel- oder überflüssige Betrieb
Ein separater Kanal wird als CJ-Kanal verwendet (4-Wire PT100 RTD)
Vielfalt von Thermoelementen mit den folgenden Eigenschaften: B, C, E, J, K, L, N, R, S, T und U.
16 -Bit -Auflösung (A/D -Konverter)
Eingänge werden auf Drahtbrot offener Kreislauf überwacht

allgemeine Informationen

Typ	Analogeingabe
Signalspezifikation	-30..75 mvlinear, tc Typen B, C, E, J, K, L, N, R, S, T und U.
Artikelnummer	3BSE028925R1
Anzahl der Kanäle	8
Signalart	Siehe Tabelle
HIRSCH	NEIN
Soe	NEIN
Redundanz	Ja
Hohe Integrität	NEIN
Intrinsische Sicherheit	NEIN
Mechanik	S800

Detaillierte Spezifikationen

Auflösung	16 Bit
Eingangsimpedanz	> 1 Mω
Isolierung	Gruppenweise isoliert vom Boden
Fehler	Max. 0,1%
Temperaturdrift	Typ. 10 ppm/° C, max. 25 ppm/° C.
Eingabefilter (Anstiegszeit 0-90%)	1,1 kHz
Aktualisieren Sie die Zykluszeit	320 + 80 * (Nein von aktiven Kanälen) MS bei 50 Hz 267 + 67 * (Nein von aktiven Kanälen) bei 60 Hz
Maximale Feldkabellänge	600 Meter (656 Meter) oder max. 500 Ω
CMRR, 50 Hz, 60 Hz	100 dB
NMRR, 50 Hz, 60 Hz	> 40 dB
Bewertungsdämmspannung	50 v
Dielektrizitätstestspannung	500 V ac
Leistungsdissipation	1,5 w
Aktueller Verbrauch +5 V Modulebus	60 mA
Aktueller Verbrauch +24 V Modulebus	50 ma
Aktueller Verbrauch +24 V extern	0

Diagnostik

Front -LEDs	F (Ault), R (UN), W (Aring)
Aufsicht	Modulfehler: Referenzkanäle außerhalb der Grenzen, Stromversorgung niedrig Kanalfehler: Open-Circuit, CJ-Kanalfehler (CH 8): außerhalb des Bereichs <-40 ° C (-40 ° F) und> 100 ° C (212 ° F) Übergangskanal) Kanalfehler linear: Keine
Statusanzeige der Überwachung	Modulfehler, Modulwarnung, Kanalfehler

Umwelt und Zertifizierung

CE Mark	Ja
Elektrische Sicherheit	IEC 61131-2, UL 508
Gefährliche Lage	C1 Div 2 Culus, C1 Zone 2 Culus, ATEX Zone 2
Marine -Zertifizierung	- -
Schutzbewertung	IP20 Laut IEC60529
Korrosive Atmosphäre ISA-S71.04	G3
Klimatische Betriebsbedingungen	0 bis +55 ° C (Speicherung -40 bis +70 ° C), rh = 5 bis 95 % keine Kondensation, IEC/EN 61131-2
Verschmutzungsabschluss	Abschluss 2, IEC 60664-1
Mechanische Betriebsbedingungen	IEC/EN 61131-2
EMC	EN 61000-6-4 und EN 61000-6-2
Überspannungskategorien	IEC/EN 60664-1, EN 50178
Ausrüstungsklasse	Klasse I nach IEC 61140; (Erde geschützt)
Max Umgebungstemperatur	55 ° C (131 ° F) für die vertikale Montage in kompakten MTU 40 ° C (104 ° F)
ROHS Compliance	EN 50581: 2012
Weee Compliance	Richtlinie/2012/19/EU
