AI825 - I/O AI825 3BSE036456R1 Module - System 800xA Hardware-Selektor ABB

Name: AI825 - I/O AI825 3BSE036456R1 Module - System 800xA Hardware-Selektor ABB
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: AI825
Price: 210.00 USD
Availability: InStock

Markenbezeichnung:	ABB
Modellnummer:	AI825
MOQ:	1
Preis:	Negotiations

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

Indien (IN)

Signalspezifikation:

-20. +20 MA, 0(4). .20 MA, -10. +10 V, 0(2). .10V

Eingangsimpedanz:

10 MΩ (Spannungseingang) 50 Ω (Stromeingang)

Unter-/Überbereich:

± 15%

Eingangsfilter (Aufstiegszeit 0-90%):

115 ms (Eingangsspannung), 130 ms (Eingangsstrom)

Verpackung Informationen:

Neue Originalbox

Hervorheben:

ABB System 800xA-Hardware-Modul

AI825 E/A-Modul mit Garantie

ESP-Steuergerät 3BSE036456R1 Auswählgerät

Beschreibung des Produkts

AI825 - E/A AI825 3BSE036456R1 Module - System 800xA Hardwareauswahl ABB

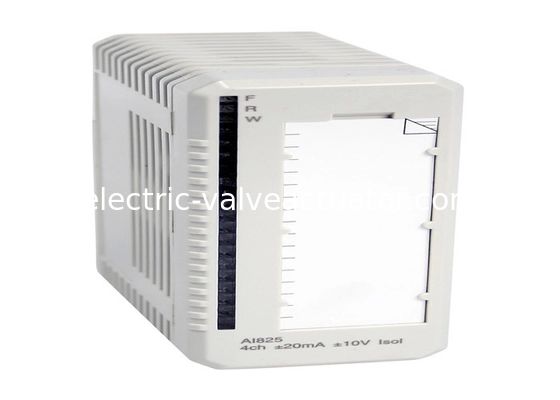

Das AI825 Analog-Eingangsmodul verfügt über 4 galvanisch getrennte, bipolare Strom-/Spannungseingänge. Jeder Kanal kann entweder ein Spannungs- oder ein Stromeingang sein.

Das Modul hat einen Gleichstromeingang, der bis zu 6,3 V standhält, und einen überspannungsgeschützten Stromeingang, der bis zu +30 V DC standhält. Der Strom wird durch einen PTC-Widerstand begrenzt.

Die Stromversorgung der Eingangsstufen wird von den 24 V am ModuleBus umgewandelt.

Merkmale und Vorteile

4 Kanäle mit galvanisch getrennten Eingängen für +20 mA, 0...20 mA, 4...20 mA, +10 V, 0...10 V, 2...10 V
14 Bit Auflösung plus Vorzeichen
Eingangs-Shunt-Widerstände bis 30 V DC geschützt
Der Eingang unterstützt HART-Kommunikation

Allgemeine Informationen

Typ	Analogeingang
Signal-Spezifikation	-20..+20 mA, 0(4)..20 mA, -10..+10 V, 0(2)..10V
Artikelnummer	3BSE036456R1
Anzahl der Kanäle	4
HART	Nein
SOE	Nein
Redundanz	Nein
Hohe Integrität	Nein
Eigensicherheit	Nein
Mechanik	S800

Detaillierte technische Spezifikationen

Auflösung	14 Bit plus Vorzeichen
Eingangsimpedanz	10 MΩ (Spannungseingang) 50 Ω (Stromeingang)
Isolation	Individuell isoliert, Kanal-zu-Kanal und zum Schaltungs-Common
Unter-/Überbereich	± 15%
Fehler	Max. 0,1%
Temperaturdrift	Max. 47 ppm/°C (0..10V), Max. 34 ppm/°C (±10V), Max. 78 ppm/°C (0..20mA), Max. 57 ppm/°C (±20mA)
Eingangsfilter (Anstiegszeit 0-90%)	115 ms (Spannungseingang), 130 ms (Stromeingang)
Aktualisierungszykluszeit	< 10ms
Maximale Feldkabellänge	600 Meter (656 Yards)
CMRR, 50Hz, 60Hz	120 dB
NMRR, 50Hz, 60Hz	> 40 dB bei 50 Hz, >55 dB bei 60 Hz
Bemessungsisolationsspannung	250 V
Dielektrische Prüfspannung	1900 V DC ch-ch, 3250 V DC ch-Masse/System
Verlustleistung	Typ. 2,5 W, Max. 3,2 W
Stromaufnahme +5 V Modulebus	Typ. 70 mA, Max. 100 mA
Stromaufnahme +24 V Modulebus	Typ. 90 mA, Max. 110 mA
Stromaufnahme +24 V extern	0

Diagnose

Front-LEDs	F(Fehler), R(Run), W(Warnung)
Überwachung	Interne Stromversorgung
Statusanzeige der Überwachung	Modulfehler, Modulwarnung, Kanalfehler

Umgebung und Zertifizierung

CE-Kennzeichnung	Ja
Elektrische Sicherheit	IEC 61131-2, UL 508
Gefährlicher Standort	-
Marine-Zertifizierung	-
Schutzart	IP20 gemäß IEC 60529
Korrosive Atmosphäre ISA-S71.04	G3
Klimatische Betriebsbedingungen	0 bis +55 °C (Lagerung -25 bis +70 °C), RH=5 bis 95 % keine Kondensation, IEC/EN 61131-2
Verschmutzungsgrad	Grad 2, IEC 60664-1
Mechanische Betriebsbedingungen	IEC/EN 61131-2
EMV	EN 61000-6-4, EN 61000-6-2
Überspannungskategorien	IEC/EN 60664-1, EN 50178
Geräteklasse	Klasse I gemäß IEC 61140; (erdgeschützt)
Max. Umgebungstemperatur	55 °C (131 °F), für vertikale Montage in kompakter MTU 40 °C (104 °F)
RoHS-Konformität	EN 50581:2012
WEEE-Konformität	RICHTLINIE/2012/19/EU
