GE FANUC IC693CHS391, Erweiterungsplatte mit zehn Schlitzen, CPU I/O-Basis, digitales I/O-Modul

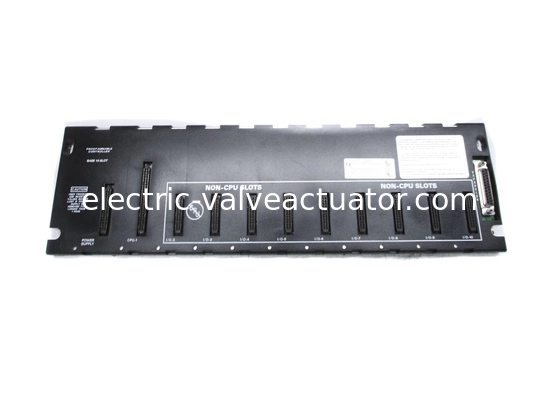

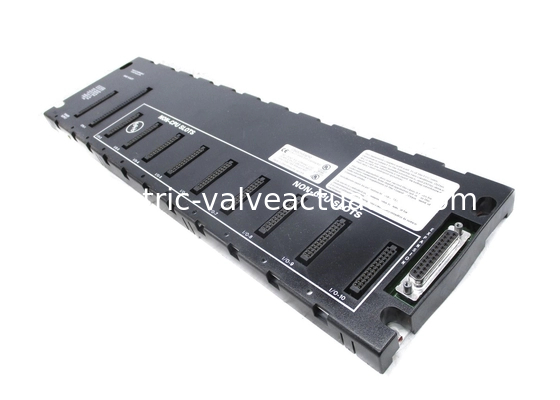

Die GE Fanuc IC693CHS391 ist eine Erweiterungsplatte mit zehn Schlitzen.

Diese Erweiterungsplatte ist speziell für die Stromversorgung mit einem Schlitz am linken Ende der Basisplatte ausgelegt.
Der Benutzer sollte sicherstellen, dass dieIC693CHS391ist an die CPU im ersten Schlitz ihrer Basisplatte angeschlossen.Der erste Schlitz der Basisplatte unterstützt das CPU-Modul, das mit CPU/1 gekennzeichnet ist.Dieses Modul darf nur eine CPU-Basisplatte pro System haben.

Wenn mehr als eine Basisplatte im System vorhanden ist, muss eine andere entweder Fern- oder Erweiterungsbasisplatte sein.IC693CHS391besteht aus vielen Schlitzen, von denen die Schlitze Nummer 2 und die oben genannten Schlitze eine einzigartige Größe haben, die zum Anschließen von Optionsmodulen oder E/A-Modulen verwendet wird.

Dieses Modul ist mit einem weiblichen 25-Pin-Anschluss an seinem rechten Ende ausgestattet, der an die Fernbedienung oder die Ausbaubasisplatte angeschlossen wird.Sowohl Fern- als auch Erweiterungs-Basisplatten sollten mit einer CPU an das System angeschlossen werdenDie Anzahl dieser von einem System unterstützten Basisplatten hängt hauptsächlich von der Art der verwendeten CPU ab.Bei Verwendung der CPUs 341.340 und 331 können maximal vier Basisplatten verwendet werden, ansonsten können mit der CPU 350 maximal sieben Basisplatten verwendet werden.Das System mit Remote-Basisplatten benötigt ein Kabel von weniger als 700 Fuß, während das System weniger als 50 Fuß für die Erweiterung und CPU-Basisplatte benötigtSowohl die Fernbedienung als auch die Ausbaubasisplatten sind mit dem DIP-Schalter verbunden.

Die GE Fanuc IC693CHS391 Basisplatte ist eine Expansionsbasisplatte, die für die Installation in die GE Fanuc Serie 90-30 PLCs entwickelt und hergestellt wurde. The IC693CHS391 expansion baseplate can be used to extend a PLC so that it can accommodate more I/O modules and field devices and so that it can handle more applications and specialized large-scale applicationsDer linke Spalt der IC693CHS391-Erweiterungsplatte enthält ein Stromversorgungsmodul.Es hat ein offenes Gehäuse, das es einfach zu installieren oder zu entfernen macht, aber das macht es auch anfällig für Dinge wie Staub oder Feuchtigkeit, die es beschädigen oder seine Funktionsfähigkeit beeinträchtigen könnenDiese Basisplatte ist auch mit einem DIP-Schalter ausgestattet.

The GE Fanuc Series 90-30 IC693CHS391 expansion baseplate can be connected to a GE Series 90-30 remote baseplate with its 25-pin female connector that is located on its right side and with a cable that can be up to 700 meters long. Die IC693CHS391-Erweiterungsplatte verfügt über einen speziellen Slot nur für CPUs, und diese Basisplatte muss entweder eine CPU beherbergen oder mit einer anderen Basisplatte im PLC-System verbunden sein, das eine CPU beherbergt.Verschiedene Serie 90-30-CPUs können verschiedene Anzahl von Expansions-Basisplatten wie die IC693CHS391-Expansions-Basisplatte aufnehmenEinige CPUs der Serie 90-30 können 4 Basisplatten gleichzeitig aufnehmen, während andere bis zu 7 Basisplatten gleichzeitig beherbergen können.

Um mit einer Remote-Basisplatte verbunden zu werden, benötigt die IC693CHS391 Expansions-Basisplatte ein Kabel mit einer Länge von weniger als 700 Fuß.Es kann entweder mit einem PLC-Gerät oder einem PC verbunden werden, der eine PCI-Karte verwendetEs kann sich je nach Modell der verwendeten CPUs gleichzeitig mit bis zu 7 CPUs verbinden.Die IC693CHS391-Basisplatte kann je nach Layout der SPS oder der CPU vertikal oder horizontal montiert werdenDie Umgebungstemperatur sollte stets im angegebenen Bereich liegen. Die Platte sollte vor Wasserspritzern, Staub, Schmutz und schädlichen Chemikalien bewahrt werden.Die IC693CHS391-Basisplatte ist nach mehreren weltweiten Umwelt- und Industriestandards zertifiziert.
