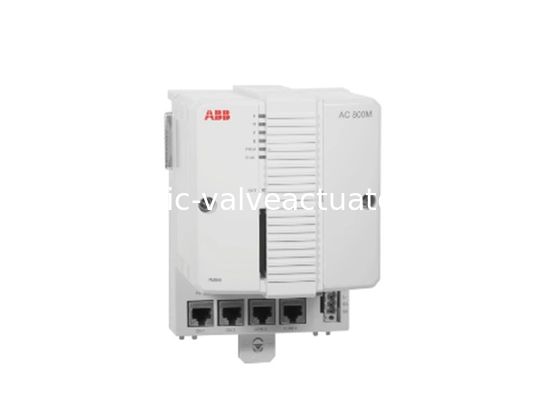

PM858K01 3BSE082895R1 Digitales E/A-Modul 24 V DC (19,2-30 V DC) 210 / 360 mA

Name: PM858K01 3BSE082895R1 Digitales E/A-Modul 24 V DC (19,2-30 V DC) 210 / 360 mA
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: PM858K01 3BSE082895R1
Price: 210.00 USD
Availability: InStock

Markenbezeichnung:	ABB
Modellnummer:	PM858K01 3BSE082895R1
MOQ:	1
Preis:	Negotiations

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

Indien

E/A-Strom, DC:

500 mA

24 v-Verbrauchsart:

140 Ma

Temperatur, Betrieb:

°C 0 bis +55

Temperatur, Lagerung:

°C -25 bis +70

Verpackung Informationen:

Neue Originalbox

Beschreibung des Produkts

PM858K01 3BSE082895R1 Digital I/O-Modul 24 V DC (19,2-30 V DC) 210 / 360 mA

Die CPU-Platine enthält den Mikroprozessor und den RAM-Speicher, eine Echtzeituhr, LED-Anzeigen, die INIT-Drucktaste und eine CompactFlash-Schnittstelle.
Die Grundplatte der PM858-Steuerung verfügt über zwei RJ45-Ethernet-Ports (CN1, CN2) für die Verbindung zum Control Network und zwei serielle RJ45-Ports (COM3, COM4). Einer der seriellen Ports (COM3) ist ein RS-232C-Port mit Modem-Steuersignalen, während der andere Port (COM4) isoliert ist und für den Anschluss eines Konfigurationstools verwendet wird. Die Steuerung unterstützt CPU-Redundanz für höhere Verfügbarkeit (CPU, CEX-Bus, Kommunikationsschnittstellen und S800 I/O).

Einfache DIN-Schienen-Anbringungs-/Entfernungsverfahren unter Verwendung des einzigartigen Schiebe- und Verriegelungsmechanismus. Alle Grundplatten sind mit einer eindeutigen Ethernet-Adresse versehen, die jeder CPU eine Hardware-Identität verleiht. Die Adresse ist auf dem Ethernet-Adressetikett zu finden, das an der TP830-Grundplatte angebracht ist.

(Nur kompatibel mit System 800xA 6.0.2, Compact Control Builder 6.0.0-1 und höher. Weitere Informationen finden Sie im Produkt-Update.)

Merkmale und Vorteile

• Zuverlässigkeit und einfache Fehlerdiagnoseverfahren
• Modularität, die eine schrittweise Erweiterung ermöglicht
• IP20-Klassenschutz ohne die Notwendigkeit von Gehäusen
• Die Steuerung kann mit dem 800xA Control Builder konfiguriert werden
• Die Steuerung verfügt über eine vollständige EMV-Zertifizierung
• Geteilter CEX-Bus unter Verwendung eines Paares von BC810 / BC820
• Hardware basierend auf Standards für optimale Kommunikationskonnektivität
(Ethernet, PROFIBUS DP usw.)
• Integrierte redundante Ethernet-Kommunikationsports

Allgemeine Informationen

Artikelnummer	3BSE082895R1 (PM858K01)
Redundanz	Nein
Hohe Integrität	Nein
Taktfrequenz	33 MHz
Leistung, 1000 boolesche Operationen	0,36 ms
Leistung	0,36 ms
Speicher	16 MB
RAM für Anwendung verfügbar	7,147 MB
Flash-Speicher für Speicherung	Ja

Detaillierte Daten

Prozessortyp	MPC866
Umschaltzeit in rot. Konf.	max. 10 ms
Anzahl der Anwendungen pro Steuerung	32
Anzahl der Programme pro Anwendung	64
Anzahl der Diagramme pro Anwendung	128
Anzahl der Tasks pro Steuerung	32
Anzahl der verschiedenen Zykluszeiten	32
Zykluszeit pro Anwendungsprogramm	Bis zu 1 ms
Flash-PROM für Firmware-Speicherung	4 MB
Stromversorgung	24 V DC (19,2-30 V DC)
Stromverbrauch +24 V typ/max	210 / 360 mA
Verlustleistung typ.	5,1 W (8,6 W max)
Redundanter Stromversorgungsstatus-Eingang	Ja
Eingebaute Backup-Batterie	Lithium, 3,6 V
Echtzeituhr-Stabilität	100 ppm (ca. 1 h/Jahr)
Taktsynchronisation	1 ms zwischen AC 800M-Controllern über CNCP-Protokoll
Ereigniswarteschlange in der Steuerung pro OPC-Client	Bis zu 3000 Ereignisse
AC 800M Übertragungsgeschwindigkeit zum OPC-Server	36-86 Ereignisse/Sek., 113-143 Datenmeldungen/Sek.
Comm.-Module am CEX-Bus	12
Versorgungsstrom am CEX-Bus	Max. 2,4 A
E/A-Cluster am Modulebus mit nicht-red. CPU	1 elektrisch + 7 optisch
E/A-Cluster am Modulebus mit red. CPU	7 optisch
E/A-Kapazität am Modulebus	Max. 96 (einzelne PM866) oder 84 (red. PM866) E/A-Module
Modulebus-Scanrate	0 - 100 ms (tatsächliche Zeit abhängig von der Anzahl der E/A-Module)
Versorgungsstrom am elektrischen Modulebus	24 V: max. 1,0 A5 V: max. 1,5 A
Ethernet-Kanäle	2
Ethernet-Schnittstelle	Ethernet (IEEE 802.3), 10 Mbit/s, RJ-45, Buchse (8-polig)
Control Network-Protokoll	MMS (Manufacturing Message Service) und IAC (Inter Application Communication)
Empfohlene Control Network-Backbone	100 Mbit/s Switched Ethernet
RS-232C-Schnittstelle	2 (eine allgemein, 1 für Service-Tool)
RS-232C-Schnittstelle (COM3) (nur nicht red.)	RS-232C, 75-19 200 Baud, RJ-45-Buchse (8-polig), nicht optisch isoliert, volle RTS-CTS-Unterstützung
RS-232C-Schnittstelle (COM4) (nur nicht red.)	RS-232C, 9 600 Baud, RJ-45-Buchse (8-polig), optisch isoliert, keine RTS-CTS-Unterstützung

Umgebung und Zertifizierung

Temperatur, Betrieb	+5 bis +55 °C (+41 bis +131 °F)
Temperatur, Lagerung	-40 bis +70 °C (-40 bis +158 °F)
Temperaturänderungen	3 °C/Minute gemäß IEC/EN 61131-2
Höhe	2000 m gemäß IEC/EN 61131-2
Verschmutzungsgrad	Grad 2 gemäß IEC/EN 61131-2
Korrosionsschutz	G3-konform zu ISA 71.04
Relative Luftfeuchtigkeit	5 bis 95 %, nicht kondensierend
Emittiertes Rauschen	< 55 dB (A)
Vibration	10 < f < 50 Hz: 0,0375 mm Amplitude, 50 < f < 150 Hz: 0,5 g Beschleunigung, 5 < f < 500 Hz: 0,2 g Beschleunigung
Bemessungsisolationsspannung	500 V ac
Dielektrische Prüfspannung	50 V
Schutzklasse	IP20 gemäß EN 60529, IEC 529
Emission & Immunität	EN 61000-6-4, EN 61000-6-2
Umgebungsbedingungen	Industrie
CE-Kennzeichnung	Ja
Elektrische Sicherheit	EN 50178, IEC 61131-2, UL 508
Gefährlicher Standort	cULus Klasse 1, Zone 2, AEx nA IIC T4, ExnA IIC T4Gc X
Marine-Zertifikate	DNV-GL
TÜV-Zulassung	Nein
RoHS-Konformität	EN 50581:2012
WEEE-Konformität	RICHTLINIE/2012/19/EU
