AB 1746-IB32, 24VDC Sinking Input Modul, SLC 500 Input Modul

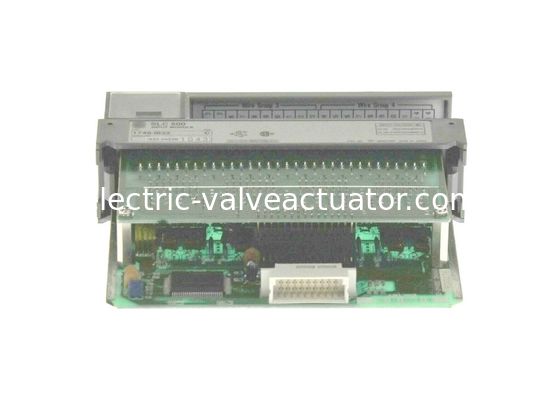

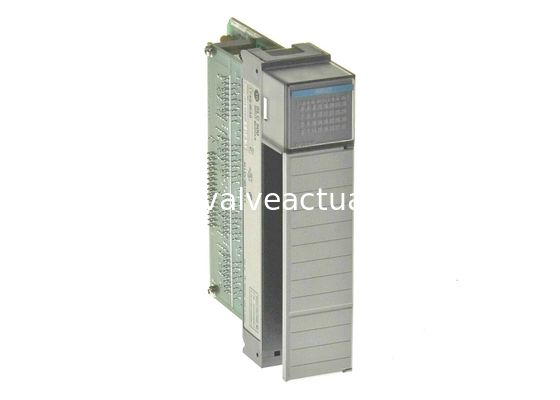

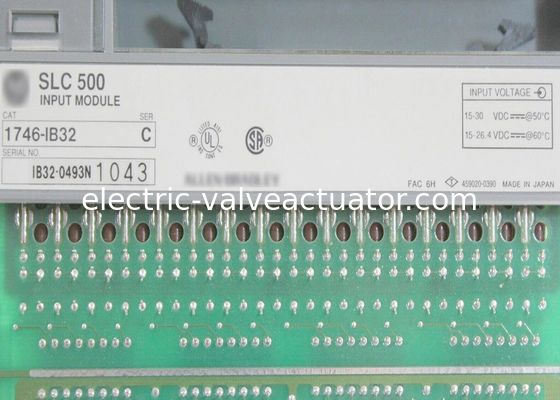

Das AB 1746-IB32 ist ein diskretes Eingangsmodul von SLC 500. Dieses Modul arbeitet bei einer Nennspannung von 24VDC und einem Spannungsbereich von 15-30V DC @ 50 °C (122 °F) oder 15-26.4V DC @ 60 °C (140 °F).Dieses Modul wird typischerweise zur Schnittstelle elektrischer Geräte wie Schalter verwendet, Sensoren, Hilfskontakte und andere binäre oder ON/OFF-Geräte. Bis zu zweiunddreißig (32) Eingangssignale können über die 32 eingebetteten Eingangsmodulkanäle an dieses Modul angeschlossen werden.

Das 1746-IB32 ist ein Single-Slot-Modul, das mit der RSLogix 500-Programmiersoftware konfiguriert ist.Idealerweise mit der SLC 500 Modular Style Hardware. Es unterstützt die lokale Installation entlang des Controllers oder an einem Erweiterungs I/O-Rack oder an einem Remote I/O-Chassis entlang eines SLC 500-Kommunikationsadapters.Es installiert sich direkt auf jeden verfügbaren Schlitz des 1746 Fahrwerks mit Ausnahme des Schlitzes 1, der für die SLC 500 Steuerung reserviert ist.

Der 1746-IB32 verfügt über einen Backplane-Stromverbrauch von 50 mA bei 5VDC mit einer maximalen Out-State-Eingangsspannung von 5VDC, einem Nenn-Eingangsstrom von 5,1 mA @ 24V Gleichstrom, einem maximalen Out-State-Eingangsstrom von 1.5 mA mit einer typischen Signalverzögerung von 8 ms für den Übergang von ON zu OFF und von OFF zu ON.

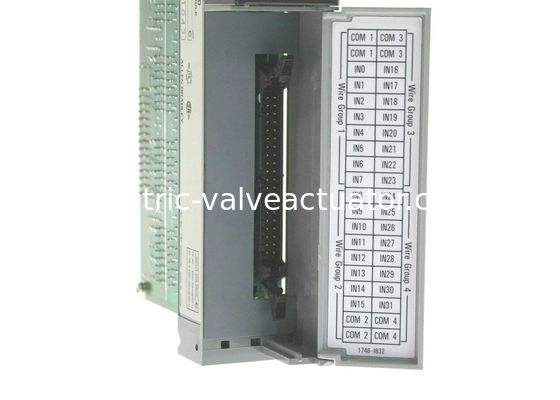

Bei der Installation des Moduls ist sicherzustellen, dass der Strom vom Fahrwerk entfernt wird, da dieses Modul das Entfernen und Einsetzen unter Strom (Removal and Insertion Under Power, RIUP) nicht unterstützt.Es wird mit einem abnehmbaren Endgerätblock geliefert, mit dem eine Fernverkabelung des Moduls sowie eine vereinfachte Wartung ermöglicht wird, da das RTB die Einfügung in ein anderes Modul desselben Typs ermöglicht.

Die 1746-IB32 bietet eine Isolierung vom Backplane, die bei 1500 Volt AC für 60 Sekunden zwischen dem Backplane und dem I/O getestet wurde.Die Mindestspannung über seinen Stromkreis im Zustand ON ist 15.0 Volt Gleichspannung und in seinem ausgeschalteten Zustand hat er einen maximalen Spannungsabfall von 5,0 Volt Gleichspannung und einen maximalen Leckstrom von 1,5 mA.Das Modul 1746-IB32 verfügt über eine maximale Signalverzögerungszeit von 3 ms über seine Eingänge im ON- und OFF-Modus und hat einen gesamten Nennstrom von 5.1 mA bei einer Nennspannung von 24 Volt Gleichstrom. The 1746-IB32 has an operating temperature bracket between 0 and 60 degrees Celsius (32 and 140 degrees Celsius) at 5 to 95% non-condensing humidity and it has an operational vibrational withstand of 1G at 5 to 200 Hertz and a shock rating of 30G.
