24 MHz 6,253 MB (ab 800xA 5.1 FP4) PM851AK01 3BSE066485R1 Digitales I O-Modul

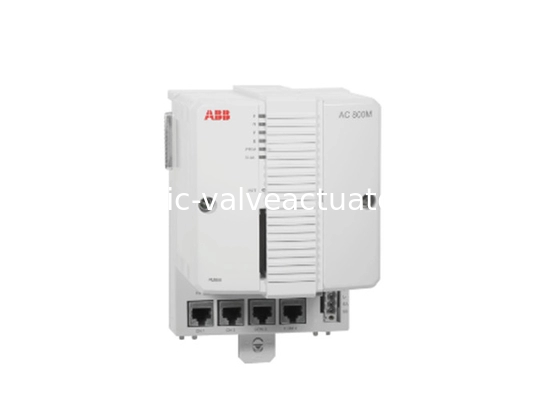

Name: 24 MHz 6,253 MB (ab 800xA 5.1 FP4) PM851AK01 3BSE066485R1 Digitales I O-Modul
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: PM851AK01 3BSE066485R1
Price: 210.00 USD
Availability: InStock

Markenbezeichnung:	ABB
Modellnummer:	PM851AK01 3BSE066485R1
MOQ:	1
Preis:	Negotiations

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

Indien

E/A-Strom, DC:

500 mA

24 v-Verbrauchsart:

140 Ma

Temperatur, Betrieb:

°C 0 bis +55

Temperatur, Lagerung:

°C -25 bis +70

Verpackung Informationen:

Neue Originalbox

Beschreibung des Produkts

24 MHz 6,253 MB (von 800xA 5.1 FP4) PM851AK01 3BSE066485R1 Digital I/O Modul

Die CPU-Platine enthält den Mikroprozessor und den RAM-Speicher, eine Echtzeituhr, LED-Anzeigen, eine INIT-Drucktaste und eine CompactFlash-Schnittstelle.

Die Grundplatte des PM851A-Controllers verfügt über zwei RJ45-Ethernet-Ports (CN1, CN2) für die Verbindung zum Control Network und zwei serielle RJ45-Ports (COM3, COM4).

Beachten Sie, dass ein PM851/PM851A auf einen Ethernet-Port (CN1) beschränkt ist, so dass redundantes Ethernet nicht verfügbar ist. Einer der seriellen Ports (COM3) ist ein RS-232C-Port mit Modem-Steuersignalen, während der andere Port (COM4) isoliert ist und für den Anschluss eines Konfigurationstools verwendet wird.

Einfache DIN-Schienen-Anbringungs-/Ablöse-Verfahren unter Verwendung des einzigartigen Schiebe- und Verriegelungsmechanismus. Alle Grundplatten sind mit einer eindeutigen Ethernet-Adresse versehen, die jeder CPU eine Hardware-Identität verleiht. Die Adresse ist auf dem Ethernet-Adressetikett zu finden, das an der TP830-Grundplatte angebracht ist.

Merkmale und Vorteile

Zuverlässigkeit und einfache Fehlerdiagnoseverfahren
Modularität, die eine schrittweise Erweiterung ermöglicht
IP20-Klassenschutz ohne Gehäuse
Der Controller kann mit dem 800xA Control Builder konfiguriert werden
Der Controller verfügt über eine vollständige EMV-Zertifizierung
Hardware basierend auf Standards für optimale Kommunikationskonnektivität (Ethernet, PROFIBUS DP usw.)

Allgemeine Informationen

Artikelnummer	3BSE066485R1 (PM851AK01)
Redundanz	Nein
Hohe Integrität	Nein
Taktfrequenz	24 MHz
Leistung, 1000 boolesche Operationen	0,46 ms
Leistung	0,46 ms
Speicher	12 MB (von 800xA 5.1 FP4)
RAM für die Anwendung verfügbar	6,253 MB (von 800xA 5.1 FP4)
Flash-Speicher für die Speicherung	Ja

Detaillierte Daten

Prozessortyp	MPC860
Umschaltzeit in rot. Konf.	NA
Anzahl der Anwendungen pro Controller	32
Anzahl der Programme pro Anwendung	64
Anzahl der Diagramme pro Anwendung	128
Anzahl der Tasks pro Controller	32
Anzahl der verschiedenen Zykluszeiten	32
Zykluszeit pro Anwendungsprogramm	Bis zu 1 ms
Flash-PROM für Firmware-Speicherung	2 MB
Stromversorgung	24 V DC (19,2-30 V DC)
Stromverbrauch +24 V typ/max	180 / 300 mA
Verlustleistung typ.	4,32 W (7,2 W max)
Redundanter Stromversorgungsstatus-Eingang	Ja
Eingebaute Pufferbatterie	Lithium, 3,6 V
Echtzeituhr-Stabilität	100 ppm (ca. 1 h/Jahr)
Taktsynchronisation	1 ms zwischen AC 800M Controllern über CNCP-Protokoll
Ereigniswarteschlange im Controller pro OPC-Client	Bis zu 3000 Ereignisse
AC 800M Übertragungsgeschwindigkeit zum OPC-Server	36-86 Ereignisse/Sek., 113-143 Datenmeldungen/Sek.
Comm.-Module am CEX-Bus	1
Versorgungsstrom am CEX-Bus	2,4 A
E/A-Cluster am Modulebus mit nicht-red. CPU	1 elektrisch, 1 optisch
E/A-Cluster am Modulebus mit red. CPU	NA
E/A-Kapazität am Modulebus	Max. 24 E/A-Module
Modulebus-Scanrate	0 - 100 ms (tatsächliche Zeit abhängig von der Anzahl der E/A-Module)
Versorgungsstrom am elektrischen Modulebus	24 V: max. 1,0 A 5 V: max. 1,5 A
Ethernet-Kanäle	1
Ethernet-Schnittstelle	Ethernet (IEEE 802.3), 10 Mbit/s, RJ-45, Buchse (8-polig)
Control Network-Protokoll	MMS (Manufacturing Message Service) und IAC (Inter Application Communication)
Empfohlene Control Network-Backbone	100 Mbit/s Switched Ethernet
RS-232C-Schnittstelle	2 (eine allgemein, 1 für Service-Tool)
RS-232C-Schnittstelle (COM3) (nur nicht rot.)	RS-232C, 75-19 200 Baud, RJ-45-Buchse (8-polig), nicht optisch isoliert, volle RTS-CTS-Unterstützung
RS-232C-Schnittstelle (COM4) (nur nicht rot.)	RS-232C, 9 600 Baud, RJ-45-Buchse (8-polig), optisch isoliert, keine RTS-CTS-Unterstützung

Umgebung und Zertifizierung

Temperatur, Betrieb	+5 bis +55 °C (+41 bis +131 °F)
Temperatur, Lagerung	-40 bis +70 °C (-40 bis +158 °F)
Temperaturänderungen	3 °C/Minute gemäß IEC/EN 61131-2
Höhe	2000 m gemäß IEC/EN 61131-2
Verschmutzungsgrad	Grad 2 gemäß IEC/EN 61131-2
Korrosionsschutz	G3 konform mit ISA 71.04
Relative Luftfeuchtigkeit	5 bis 95 %, nicht kondensierend
Emittiertes Rauschen	< 55 dB (A)
Vibration	10 < f < 50 Hz: 0,0375 mm Amplitude, 50 < f < 150 Hz: 0,5 g Beschleunigung, 5 < f < 500 Hz: 0,2 g Beschleunigung
Bemessungsisolationsspannung	50 V
Dielektrische Prüfspannung	500 V AC
Schutzklasse	IP20 gemäß EN 60529, IEC 529
Emission & Immunität	EN 61000-6-4, EN 61000-6-2
Umgebungsbedingungen	Industriell
CE-Kennzeichnung	Ja
Elektrische Sicherheit	EN 50178, IEC 61131-2, UL 508
Gefährlicher Standort	cULus Klasse 1, Zone 2, AEx nA IIC T4, ExnA IIC T4Gc X
Marine-Zertifikate	ABS, BV, DNV-GL, LR, RS
TÜV-Zulassung	Nein
RoHS-Konformität	EN 50581:2012
WEEE-Konformität	RICHTLINIE/2012/19/EU
