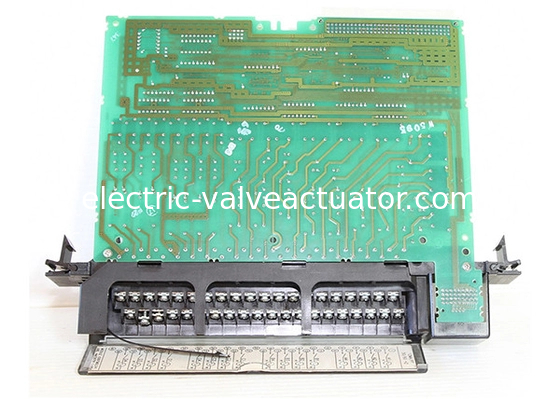

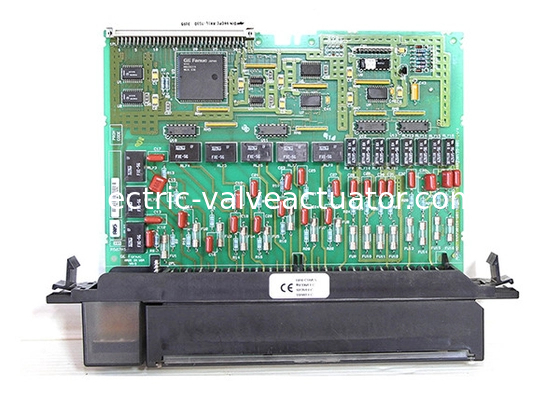

GE FANUC IC697MDL241, 240 VAC Discrete Input Module hergestellt

GE FANUC IC697MDL241, 240 VAC Discrete Input Modul hergestellt

Produktbeschreibung

Das IC697MDL241 ist ein 240 VAC Discrete Input Modul, hergestellt von GE Fanuc. Zu den hervorgehobenen Merkmalen dieses Moduls gehören 16 einzeln isolierte Punkte, ein 20 ms Eingangsfilter und die Kompatibilität mit Näherungsschaltern. Das IC697MDL241 Modul ist für den Einsatz mit einer SPS (Proximity Logic Controller) konzipiert. Jeder isolierte Eingang kann an einer separaten Phase der AC-Versorgung verwendet werden.

Der Eingang ist reaktiv mit IEC-Standard-Strom-Spannungs-Eigenschaften. Die Eigenschaften sind mit einer Vielzahl von Näherungsschaltern kompatibel. Das IC697MDL241 Modul ist mit LED-Anzeigen ausgestattet, die den EIN-AUS-Status jedes Punktes auf der Logikseite des Schaltkreises anzeigen. Diese befinden sich oben auf dem Modul. Das IC697MDL241 ist mechanisch codiert, um einen korrekten Austausch mit einem ähnlichen Typ im Feld zu gewährleisten. E/A-Referenzen sind vom Benutzer konfigurierbar und DIP-Schalter oder Jumper werden nicht benötigt. Die Konfiguration erfolgt über die Konfigurationsfunktion der MS-DOS- oder Windows-Programmiersoftware, die unter Windows 95 oder Windows NT über Ethernet TCP/IP oder über den SNP-Port läuft. Die Konfigurationsfunktionalität der Programmiersoftware ist bequem vorinstalliert.

Das IC697MDL241 ist mit einer Reihe von Eingabegeräten kompatibel, darunter Drucktasten, Endschalter und Wahlschalter sowie elektronische Näherungsschalter, sowohl 2-Draht- als auch 3-Draht-Ausführungen. Die Eingangsschaltung ist kapazitiv, um eine geringe Wärmeableitung zu gewährleisten, was zur Zuverlässigkeit und verlängerten Lebensdauer des Moduls beiträgt. Die Eingangsstromkennlinien liefern typischerweise 10 mA im EIN-Zustand und können bis zu 5 mA Leckstrom im AUS-Zustand ableiten. Das Modul ist mit einer Vielzahl von 2- und 3-Draht-Näherungsschaltern kompatibel.

Über IC697MDL241

Das IC697MDL241 Eingangsmodul ist ein Discrete Input Modul, das von GE Fanuc als Teil der Serie 90-70 hergestellt wird. Es arbeitet mit einer Nennspannung von 240 Volt AC und verfügt über 16 separate isolierte Punkte mit einer Eingangsfilterzeit von 20 Millisekunden und Näherungsschalterkompatibilität. Dieses Modul ist für den Einsatz mit speicherprogrammierbaren Steuerungen (SPS) konzipiert und vorgesehen, und jeder isolierte Eingang kann als einzelne AC-Versorgungsphase fungieren. Es hat auch Eingänge, die reaktiv mit den IEC-Standard-Strom-Spannungs-Eigenschaften sind, die mit verschiedenen Näherungsschaltern kompatibel sind. Das GE Fanuc IC697MDL241 Modul verfügt über LEDs zur Anzeige des Ein- und Aus-Status für jeden der Punkte auf der Schaltkreislogikseite. Die LEDs befinden sich oben auf dem Modul.

Das GE Fanuc IC697MDL241 Discrete Input Modul ist mechanisch codiert, um einen einfachen Austausch mit einem entsprechenden Modultyp im Feld zu ermöglichen. Die Benutzer können die E/A-Referenzen konfigurieren, und DIP-Jumper oder -Schalter sind nicht erforderlich. Diese Konfigurationen können über die Konfigurationsfunktionalität der Windows- oder MS-DOS-Programmiersoftware durchgeführt werden, die unter dem Betriebssystem Windows NT oder Windows 95 über den SNP-Port oder den Ethernet TCP/IP-Port läuft. Die Konfigurationsfunktion der Programmiersoftware ist vorinstalliert. Das IC697MDL241 Modul ist mit einer Sammlung von Eingabegeräten wie Endschaltern, Wahlschaltern, Drucktasten und 2-Draht- und 3-Draht-elektronischen Näherungsschaltern abgestimmt. Das IC697MDL241 Modul verfügt über eine kapazitive Eingangsschaltung, die sicherstellt, dass eine geringe Wärmeableitung erfolgt, und dies trägt zur Zuverlässigkeit und langen Lebensdauer des Moduls bei. Es hat einen typischen Eingangsstrom von 10 Milliampere im Ein-Zustand und kann auch einen Leckstrom von bis zu 5 Milliampere im Aus-Zustand ableiten.

Technische Daten

Technische Information

Speiitikatio
