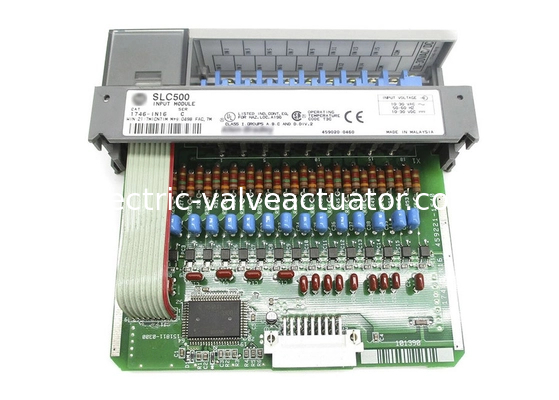

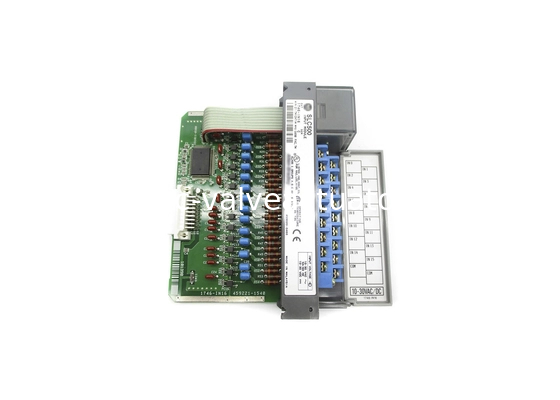

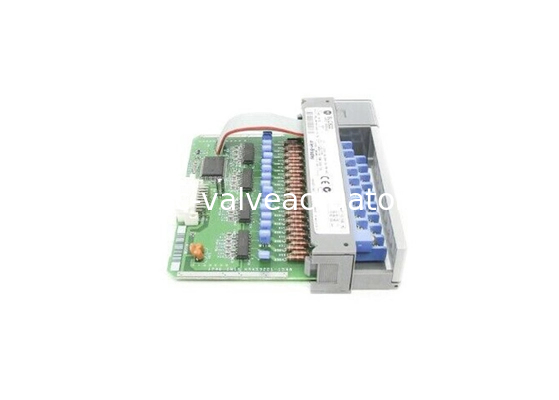

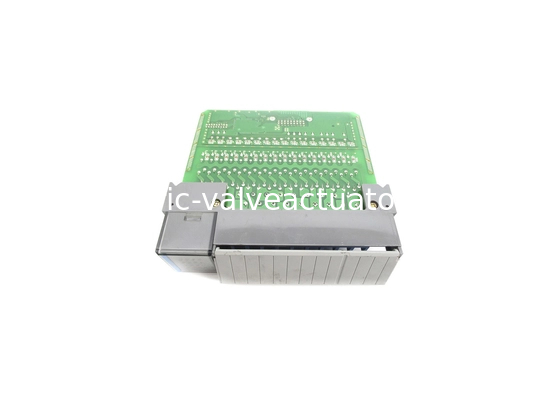

AB 1746-IN16, SLC 500 Digitaler AC/DC-Eingangsmodule, 24 Volt AC/DC-Sink

Das AB 1746-IN16 ist ein 24 VDC / 24VAC Sinking-Eingangsmodul. Dieses Modul verfügt über sechzehn (16) Sinking-Kanäle, die zur Schnittstelle mit diskreten Eingangssignalen verwendet werden können, die mit Spannungsbereichen von 10-30 VDC und VAC arbeiten.

Eingangsmodule werden von der speicherprogrammierbaren Steuerung (SPS) verwendet, um eine Schnittstelle zum Prozess herzustellen. Die Betätigung jedes einzelnen Kanals stellt den tatsächlichen Zustand des Geräts dar. Jeder Kanal dieses Moduls verfügt über eine dedizierte LED-Anzeige, um visuelles Feedback zu geben, ob der Kanal aktiv mit Strom versorgt wird oder nicht. Diese LEDs können auch als Fehlerbehebungshinweis verwendet werden, da sie bestätigen, ob das Signal von der Feldseite das Modul erreicht hat.

Dieses Modul belegt einen einzelnen Steckplatz in jedem 1746 SLC-Chassis. Es kann im lokalen Chassis zusammen mit dem SPS-Prozessor oder in einem SLC-Erweiterungssteckplatz installiert werden. Es wird direkt am Chassis befestigt, indem die mitgelieferten Stecker verwendet werden, die mit den integrierten Busanschlüssen des Chassis ausgerichtet sind, ähnlich wie bei jedem Modul im SLC 500-System.

Dieses Modul weist eine leicht unterschiedliche Signalverzögerung für AC- und DC-Spannungen auf. Bei AC-Spannung weisen die Übergänge von EIN zu AUS und AUS zu EIN eine Signalverzögerung von 25 ms auf, während bei DC-Versorgungsspannung die Signalverzögerung für die Übergänge von EIN zu AUS und AUS zu EIN jeweils 15 ms beträgt. Um dieses Modul als Teil des SLC 500-Systems zu konfigurieren, muss es in der Hardwarekonfiguration der RSLogix 500-Software eingeführt werden. Diese Software ist die gängige Programmiersoftware für die SLC 500-Controller-Serie.
