Produktbeschreibung

IC697BEM741 ist ein FIP-Bus-Controller (FBC) von GE Fanuc. Dieses Teil ermöglicht es der IC697-SPS, sich mit einem 1-Mbit-FIP- oder WorldFIP-Feldbusnetzwerk zu verbinden. Es kann FIP-E/A von IC693 FIP Remote-E/A-Scannern, FIP IC670 Modulen und generischen FIP-Geräten scannen, die mit der GE Fanuc 90-70 IC697BEM741 verbunden sind.

Zu den Highlights des IC697BEM741 gehören ein 2-Kanal-Bus-Controller, der einen einzelnen Steckplatz in einem Standard- oder VME-Integrator-Rack belegt. Der FBC wird mit der Logicmaster 90-70 oder der Steuerungssoftware konfiguriert. E/A-Geräte am FIP-Bus werden vom Bus-Controller gleichzeitig gescannt, und E/A-Daten werden einmal pro Scan an die CPU übertragen. In einem IC697-SPS-System können maximal 31 verschiedene Bus-Controller enthalten sein. Davon können vier FIP-Bus-Controller sein.

Ein FIP-Bus kann Remote-Drops (auch bekannt als IC693 E/A-Racks, die über Remote-E/A-Scanner-Module mit dem Bus verbunden sind) bedienen. Jeder Remote-Drop kann aus beliebigen diskreten und analogen E/A-Modulen bestehen; Feldsteuerungsstationen (auch bekannt als Feldsteuerungs-E/A-Module, die über eine FIP-Busschnittstelleneinheit mit dem Bus verbunden sind); und generische Geräte, einschließlich Computer, die über ein FIP-Modul eines Drittanbieters mit dem Bus verbunden sind. Ein FIP-Bus wird hauptsächlich zur E/A-Steuerung verwendet und kann zur Speicherung von Konfigurationsdaten für Remote-Geräte und zur Meldung von Fehlern verwendet werden.

Über IC697BEM741

Der IC697BEM741 FIP-Bus-Controller ist ein Dual-Channel-Bus-Controller für das GE Fanuc Series 90-70 FIP-Bus-Controller-System. Dieser FIP-Bus-Controller ermöglicht es den GE IC697 SPS, sich mit dem 1,0-Megabit-FIP- oder dem WorldFIP (EN50170)-Feldbusnetzwerk zu verbinden. Der IC697BEM741 FIP-Bus-Controller kann bis zu 128 Feldgeräte aufnehmen, darunter ein Feldsteuerungs-E/A-Modul (unter Verwendung der FIP-Busschnittstelleneinheit), FIP-Feldbusnetzwerk-verbundene SPS der Serien 90-70 und Serie 90-30, E/A-Racks der Serie 90-30 (unter Verwendung von FIP-Remote-E/A-Scanner-Modulen) und generische Geräte wie busverbundene Universalcomputer (unter Verwendung des FIP-Schnittstellenmoduls). Der IC697BEM741 Bus-Controller kann E/A-Geräte am FIP-Bus seriell scannen, und E/A-Daten werden bei jedem abgeschlossenen iterierten Scan an die CPU übertragen. Während eines Scans sucht der IC697BEM741 Bus-Controller unabhängig nach angeschlossenen Remote-Geräten, sendet die Ausgabedaten von der SPS an angeschlossene Geräte, ermöglicht die Übertragung von zeitabhängigen Nachrichten von den Feldgeräten und empfängt Diagnosemeldungen von den angeschlossenen Feldgeräten.

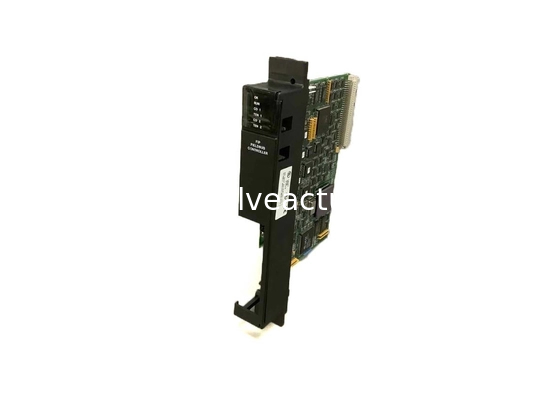

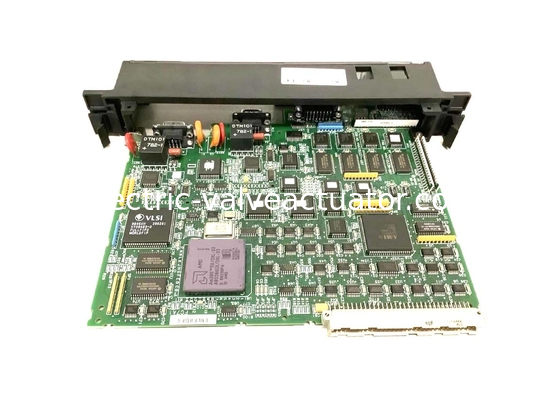

Der GE Fanuc IC697BEM741 FIP-Bus-Controller belegt einen einzelnen Steckplatz im GE IC697 SPS VME Integrator Rack (dem IC697CHS782 oder dem IC697CHS783 Rack). Der IC697BEM741 FIP-Bus-Controller kann mit der Windows-basierten Logicmaster Series 90-70 Programmiersoftware oder der CIMPLICITY Control 90 Programmiersoftware konfiguriert werden. Der IC697BEM741 Bus-Controller wird mit 6 LED-Anzeigen auf der Vorderseite geliefert. Die obersten 2 LED-Leuchten (die LEDs "MODULE OK" und "RUN") zeigen den Betriebsstatus des Moduls an, während die unteren 4 LEDs den Kommunikationsstatus auf dem Gerät anzeigen. Der IC697BEM741 Bus-Controller verfügt außerdem über eine Drucktaste direkt unter den LED-Anzeigen zum lokalen Zurücksetzen. Er wird mit einem 15-poligen seriellen Anschluss geliefert, der für das Upgrade der Betriebs-Firmware an einen PC angeschlossen wird, und er verfügt außerdem über 2 FIP-Bus-9-polige Anschlüsse (Kanäle 1 und 2) zum Anschluss an 2 FIP-Busse.

Technische Daten für IC697BEM741
