GE FANUC IC693CPU364, Einzelslot-Zentralverarbeitungseinheit, Prozessormodul der Serie 90-30

GE FANUC IC693CPU364, Single-Slot Central Processing Unit, Series 90-30 Prozessormodul

Produktbeschreibung

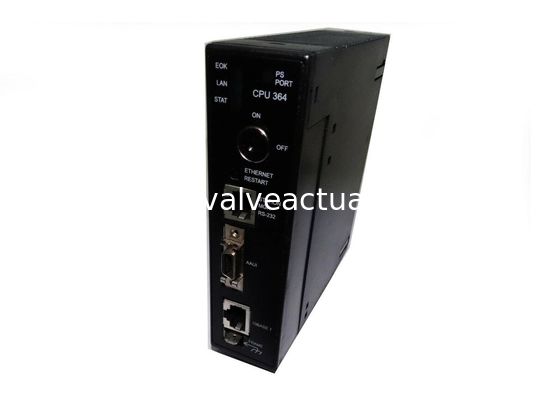

Der IC693CPU364 ist eine Single-Slot Central Processing Unit (aus der GE Fanuc Serie 90-30) mit einem integrierten Ethernet-Kabel und 1 eingebautem seriellen Port. Dieses Gerät ist das "Gehirn" der SPS und hier finden die meisten Berechnungen statt. Spezifikationen für dieses Gerät finden Sie auf der Website des IC693CPU364. Eine Standardanwendung für den IC693CPU364 wäre der Anschluss des 9-poligen seriellen Ports eines Computers über IC693CBL316 an die standardmäßige Ethernet-Schnittstelle des IC693CPU364. Es ist zu beachten, dass die Ethernet-Schnittstelle des IC693CPU364 Ethernet Global Data (EGD) ist. Der Vorteil dieser integrierten Ethernet-Schnittstelle besteht darin, dass Sie kein separates Ethernet-Modul wie CMM321 mit dem Gerät verwenden müssen. Tatsächlich können Sie einen SPS-Steckplatz sparen, der auf der integrierten Natur eines Ethernet-Ports am IC693CPU364 basiert.

Das EGD ermöglicht es dem CPU364 auch, spezialisierte Parameter zu verarbeiten, was der Konfigurationsmodus von HHP nicht kann. Im Gegensatz zu CMM321 benötigt der CPU364 keinen externen Transceiver. Der CPU364 verfügt über einen integrierten Transceiver, der über den 10BASE-T-Port angeschlossen werden kann. Der CPU364 bietet jedoch auch einige zusätzliche Funktionen, um einen externen Transceiver hinzuzufügen. Dies kann über den AAUI-Port erfolgen, der den internen Transceiver umgeht. Ein weiterer Vorteil der integrierten Ethernet-Schnittstelle besteht darin, dass sie kommunizieren kann, ohne die SPS-Backplane zu verwenden, wodurch eine schnellere Kommunikationsgeschwindigkeit erzielt wird, als mit separaten CPU- und Ethernet-Modulen möglich wäre. Einige grundlegende Dinge, die in Bezug auf den IC693CPU364 zu beachten sind, sind, dass Sie beim Verwenden des CPU364 die Rahmenmasse an dem Steckplatz anschließen müssen, in dem er installiert ist. Sie finden an dem Gerät ein Erdungskabel für genau diesen Zweck.

Der CPU364 verwendet Flash-Firmware standardmäßig ohne EPROM und ohne EEPROM. Die Nennleistung des IC693CPU364 beträgt 1 A und er verwendet die GE Fanuc Sicherung 44A725214–001. Die maximale CPU-Kapazität für den CPU364 beträgt 25 MHz unter Verwendung des 80386EX-Prozessors. Es gibt 2048 Eingangspunkte, 2048 Ausgangspunkte. Der Registerspeicher ist von 128 bis 32640 Wörtern konfigurierbar. Der CPU364 verfügt über eine Firmware-basierte Gleitkomma-Mathematik.

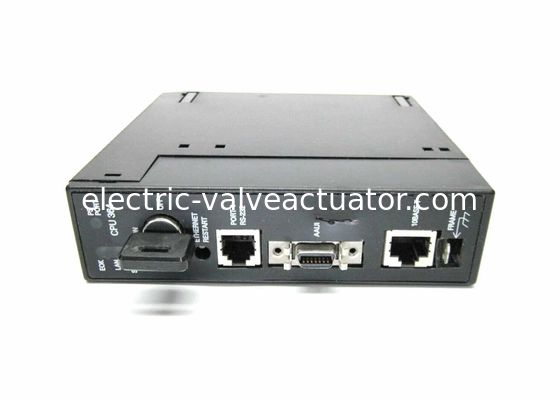

Mit Firmware Release 9.1 wurden die EGD- und konfigurierbaren Namensauflösungsfunktionen zum CPU364 hinzugefügt. Der CPU364 verfügt über vier LED-Leuchten, eine Ethernet-Neustarttaste, einen Standard-CPU-Schlüsselschalter, drei Port-Anschlüsse und eine Abschirmungsmasseanschlusslasche. Die vier LED-Anzeigeleuchten beziehen sich auf die Ethernet-Schnittstelle und den PS-Port. Drei der Leuchten sind für Ethernet: EOK, LAN und STAT, und 1 ist für den PS-Port. Die Ethernet-Neustarttaste hat vier Verwendungen:

• LED-Test
• Neustart
• Neustart und Wechsel in den Software-Lademodus
• Neustart und Wechsel in den Wartungsmodus

Der CPU364 verfügt über einen Port 1, RS-232, AAUI-Port und 10Base T-Port. Diese Ports ermöglichen es dem CPU364, an ein Terminal oder einen Terminalemulator (PORT 1) angeschlossen zu werden, sich über IEEE 802.3 an einen externen Ethernet-Transceiver (AAUI) anzuschließen und sich an ein 10Base T-Ethernet-Netzwerk anzuschließen. Die Firmware auf dem CPU364 wird, wie oben erwähnt, im Flash-Speicher gespeichert und über den seriellen Port-Anschluss geladen. Dies geschieht mit einem Personal Computer mit Loader und Software. In ähnlicher Weise wird die Ethernet-Schnittstellen-Firmware im Flash-Speicher gespeichert und über den Port 1-Anschluss auf die gleiche Weise geladen.

Der IC693CPU364 ist mit 8 Grundplatten ausgestattet, die aus einer einzelnen CPU-Grundplatte und 7 Grundplatten bestehen, die entweder als Erweiterungs- oder Remote-Grundplatten dienen können. Er verwendet einen 80386EX-Prozessor mit 25 MHz und benötigt eine Last von 1,51 Ampere von der +5 VDC-Stromversorgung. Er hat auch eine langsam wirkende, austauschbare Ethernet-Sicherung der Größe 2,69 x 2,69 x 6,1 mm mit einer Spannung von 125 V und einem Strom von 1 A. Das Modul arbeitet bei einer Umgebungstemperatur von 0 bis 60 Grad Celsius (oder 32 bis 140 Grad Fahrenheit). Es hat eine typische Scanrate von 0,22 Millisekunden pro 1K Logik- oder Booleschen Kontakten.

Der IC693CPU364 verfügt über bis zu 240 KB Programmspeicher, der dem Benutzer zur Verfügung steht. Bitte beachten Sie: Die tatsächliche Größe des verfügbaren Benutzerprogrammspeichers hängt von den Mengen ab, die für die konfigurierbaren Wortspeichertypen %R, %AI und %AQ konfiguriert wurden, wie unten beschrieben. Der Registerspeicher (%R) ist in Schritten von 128 Wörtern konfigurierbar, von 128 bis 16.384 Wörtern mit Logicmaster und von 128 bis 32.640 Wörtern mit Control Version 2.2. Er wird mit einem diskreten globalen Speicher (%G) von 1280 Bit, internen Spulen (%M) von 4096 Bit, Ausgangs-(temporären) Spulen (%T) von 256 Bit und Systemstatusreferenzen (%S) von 128 Bit (mit %S, %SA, %SB, %SC mit jeweils 32 Bit) geliefert. Analoge Eingänge (%AI) und Ausgänge (%AQ) sind beide in Schritten von 128 Wörtern konfigurierbar, von 128 bis 16.384 Wörtern mit Logicmaster und von 128 bis 32.640 Wörtern mit Control Version 2.2. Diskrete Eingangs-(%I) und Ausgangs-(%Q) Ausgänge sind jeweils 2.048. Er hat 28 Wörter (%SR) Systemregister, die nur für die Tabellenansicht verwendet werden und nicht im Benutzerlogikprogramm referenziert werden können. Er unterstützt RAM- und Flash-Speichertypen und verfügt über eine Firmware-basierte Gleitkomma-Mathematik.

Er verfügt über Schieberegister, Override, batteriegepufferten Takt mit Interrupts, die die periodische Unterroutinenfunktion unterstützen, und über 2000 Timer/Zähler. Er hat nur einen eingebauten seriellen Port, der einen Anschluss an der SPS-Stromversorgung verwendet. Der Port unterstützt SNP/SNP-X Slave-Protokolle. Das Modul ist PCM/CCM-kompatibel; um jedoch SNP/SNP-x Master-, CCM- oder RTU-Slave-Unterstützung zu unterstützen, benötigt es ein CMM-Modul. Es benötigt auch ein PCM-Modul, um RTU-Master zu unterstützen. Es hat ein internes AAUI- oder 10BASE-T-Ethernet (das AAUI benötigt einen externen Transceiver, während das 10BASE-T direkt ist). Es hat auch ein zusätzliches externes Ethernet, das Ethernet-Optionsmodule unterstützt. Das installierte Local Area Network (LAN) benötigt Optionsmodule für Genius, Profibus und FIP. Ältere Module haben möglicherweise die LED mit “SNP” anstelle von “PS PORT.” beschriftet. Ansonsten sind diese Module identisch.
