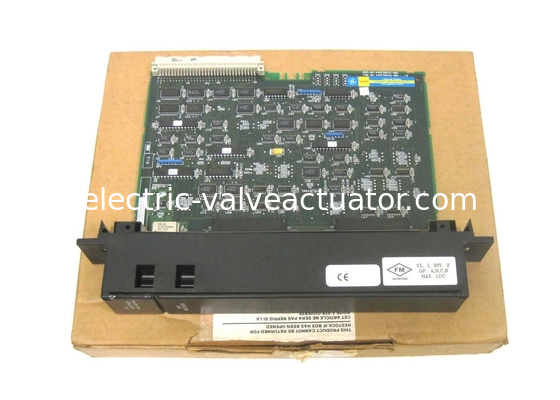

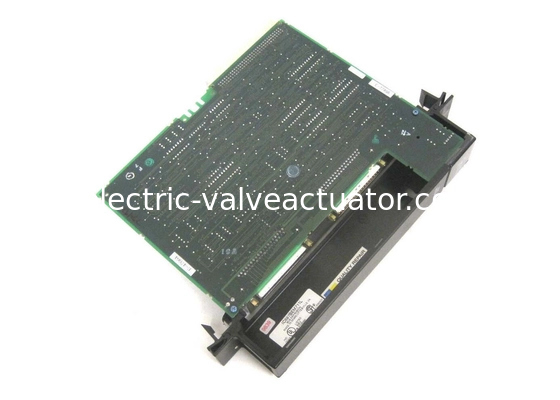

GE FANUC IC697BEM711, Bus-Empfängermodul, Serie 90-70, entworfen

GE FANUC IC697BEM711, Bus-Empfängermodul, Serie 90-70, entworfen

Markenbezeichnung: GE
Modellnummer: Die in Anhang I der Verordnung (EG) Nr. 396/2005 aufgeführten Daten sind zu entnehmen.
MOQ: 1
Preis: Negotiations
Einzelheiten
Herkunftsort:
USA
Kompatibilität:
IC697 Schaltanlage
Status LED:
3
Schlitz erfordert:
1
Spannungseingang:
5 Volt DC
Stromeingabe:
0.8 Ampere
Verpackung Informationen:
Neue Originalbox
Beschreibung des Produkts

GE FANUC IC697BEM711, Bus-Empfängermodul, Serie 90-70 Design

Produktbeschreibung


IC697BEM711 ist ein Bus-Empfängermodul (BRM) aus der Serie 90-70, das von GE Fanuc entwickelt wurde. Als Hochgeschwindigkeits-Parallelbus-Erweiterungsschnittstelle ermöglicht IC697BEM711 problemlos die Erweiterung vom Haupt-Rack auf maximal sieben zusätzliche IC697-SPS-Racks mit bis zu 50 Fuß Verbindungskabel. Das IC697BEM711 wird mit praktischer Konfigurationssoftware geliefert und benötigt keine DIP-Schalter.

Das IC697BEM711-Modul hat ein maximales Gewicht von nur 4 lbs. und verfügt über einen einzelnen Steckplatz mit zwei Anschlüssen. Es ist wichtig zu beachten, dass das IC697BEM711 BRM immer in Steckplatz 1 installiert werden muss. Ein weiteres bemerkenswertes Merkmal des IC697BEM711 ist die Verwendung von LEDs zur Anzeige des kontinuierlichen Status von Modul, Rack und Vorhandensein des erforderlichen E/A-Bus-Abschlusssteckers. Das IC697BEM711 speichert den letzten Betriebszustand der Ausgangsmodule im Falle eines möglichen Kommunikationsverlusts mit der CPU. Es ermöglicht auch die Isolierung und Reparatur eines fehlerhaften Moduls innerhalb des Racks.

Hinweis: Das IC697-SPS-System kann nur mit IC697BEM711 konfiguriert werden, indem ein MS-DOS-Softwareprogramm oder eine Windows-Funktion verwendet wird. Nach Auswahl der Konfigurationseinstellung wird der Benutzer aufgefordert, zu bestätigen, dass das RCM vorhanden ist. Beachten Sie vor der Installation immer das Installationshandbuch des Programmier-Controllers.


Über IC697BEM711

Das IC697BEM711-Modul ist ein Bus-Empfängermodul. Zu den Merkmalen des IC697BEM711-Moduls gehören eine Hochgeschwindigkeits-Parallelbus-Erweiterungsschnittstelle, Unterstützung für 7 Erweiterungs-Racks, Systemfehlerisolierung, einfache Softwarekonfiguration und Unterstützung für das Halten des letzten Zustands der Maschine. Drei LED-Anzeigen auf dem Modul zeigen den Status des Moduls sowie den Status des Bus-Erweiterungsports und den Erweiterungsstatus an. Durch die Verwendung des IC697BEM711-Moduls kann eine Erweiterung auf maximal 7 zusätzliche IC697-SPS-Racks durch die Verwendung von insgesamt 15 Metern Kabel erreicht werden. Das IC697BEM711-Modul belegt einen Steckplatz im SPS-Chassis. Auf der Vorderseite des Moduls sind zwei Anschlüsse vorhanden: Ein Anschluss wird verwendet, um sich mit dem Upstream- oder CPU-Rack zu verbinden, und der andere Anschluss wird verwendet, um sich über eine Daisy-Chain-Anordnung mit zusätzlichen Erweiterungs-Racks zu verbinden.


Das IC697BEM711-Bus-Empfängermodul muss mithilfe der Windows- oder MS-DOS-Programmiersoftwarefunktion konfiguriert werden. Der aktuelle Bedarf des Moduls beträgt 0,8 Ampere, und das Modul benötigt außerdem eine Eingangsspannung von 5 Volt DC. Die Erweiterungsschnittstelle kann Daten mit bis zu 500 Kilobyte pro Sekunde übertragen. Mit der Erweiterungsschnittstelle kann ein Kabel mit einer Länge von bis zu 15 Metern verwendet werden. Das Modul ist so konzipiert, dass es den VME-Standard C.1 unterstützt. Bei der Bestellung des Moduls kann auch der Abschlussstecker mit der Katalognummer IC697ACC702 bestellt werden. Darüber hinaus können folgende E/A-Kabel bestellt werden: ein 5-Fuß-Kabel mit der Katalognummer IC600WD005A, ein 10-Fuß-Kabel mit der Katalognummer IC600WD010A, ein 25-Fuß-Kabel mit der Katalognummer IC600WD025A und ein 50-Fuß-Kabel mit der Katalognummer IC600WD050A. Die Systemstromversorgung muss ausgeschaltet werden, bevor das IC697BEM711-Modul in den dafür vorgesehenen Steckplatz eingesetzt wird.


Technische Daten


Modultyp: Bus-Empfänger
Eff. Datenrate: 500 Kbytes/Sek.
Zulässige Kabellänge: 50 Fuß
Verfügbare diskrete Punkte: N/A
Serielle Anschlüsse: 2
Erforderlicher Strom: 0,8 Ampere




Technische Informationen

Speiitikatio


n en
Strombedarf vom 5V-Bus
0,8 Ampere Erweiterungsschnittstellen-Spezifikation
Maximale Kabellänge 50 Fuß (15 Meter)
Effektive Datenrate 500 Kbytes / Sek.
Elektrische Isolation Nicht isolierte differentielle Kommunikation.



GE FANUC IC697BEM711, Bus-Empfängermodul, Serie 90-70, entworfen 0

VME
