GE FANUC IC697CMM741, Ethernet-Programmierbare Steuerung der 90-70 Serie

GE FANUC IC697CMM741, Ethernet-Programmiercontroller der 90-70 Serie

Produktbeschreibung

Der IC697CMM741 ist ein Ethernet-Programmiercontroller der 90-70 Serie. Der IC697CMM741 Controller ist ein Mitglied der IC651 Factory LAN Hardware- und Softwareproduktfamilie. Diese Gruppe bietet Hochleistungslösungen für die Vernetzung von Automatisierungscontrollern. Der IC697CMM741 Controller ist für den Einbau in einen Steckplatz im IC697 PLC-Rack konzipiert. Der IC697CMM741 Controller ermöglicht den direkten PLC-Anschluss an ein IEEE 802.3 CSMA/CD LAN. Er ist mit einem standardmäßigen 15-poligen AUI-Port-Anschluss ausgestattet und für IC697-Controller konzipiert. Ein AUI- oder Transceiver-Kabel kann vom Benutzer bereitgestellt werden. Er verwendet einen einzigen Steckplatz im PLC-Rack, und die Software lässt sich einfach laden und/oder aktualisieren. Darüber hinaus wird die Software bei Stromausfällen für mindestens sechs Monate gespeichert.


Bei der Installation des IC697CMM741 Controllers in das PLC-Rack sollte die Stromversorgung des Racks ausgeschaltet werden. Verbinden Sie die Batterie mit der Vorderseite des Deckels nach vorne und dem Scharnier nach rechts. Die Lasche des Batteriekabels sollte von der Oberfläche der Platine weg zeigen. Sobald die Batterie mit einem der Anschlüsse verbunden ist, drücken Sie einfach nach unten, um sie zu verriegeln. Setzen Sie den Controller in den entsprechenden Steckplatz ein (in der Regel der erste Steckplatz rechts neben der CPU oder dem BTM. Erzwingen Sie die Platine beim Verriegeln nicht. Es ist wichtig zu beachten, dass der Ethernet-Controller nicht richtig funktioniert, wenn sich links davon leere Steckplätze befinden. VORSICHT: Der grüne Erdungsdraht muss sicher am Gehäuse des Racks befestigt sein, und das Rack muss geerdet sein, um die Funktionalität des LAN zu gewährleisten.

Über IC697CMM741

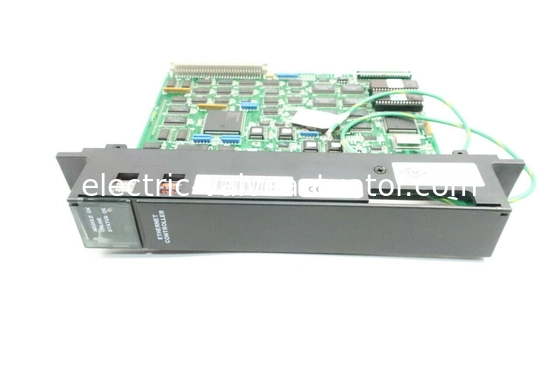

Das IC697CMM741-Schnittstellengerät wird von GE Fanuc in seiner Produktlinie der Serie 90-70 hergestellt, um eine Schnittstelle für TCP/IP Ethernet LAN-Geräte oder für GE Serie 90-70 MMS-Geräte zu sein. Die IC697CMM741-Schnittstelle ist auch ein Ethernet-Controller und kann PLCs direkt an ein LAN wie das IEEE 802.3 CSMA/CD LAN anschließen. Dieser Ethernet-Controller ist für die GE Serie 90-70 IC 697 programmierbaren Controller konzipiert und benötigt nur 1 Steckplatz im PLC-Rack, um sicher montiert zu werden. Die Software, die der IC697CMM741 Ethernet-Controller verwendet, kann einfach über das RAM geladen oder aktualisiert werden, und der Controller kann seine Software nach einem Stromausfall für mindestens 6 Monate beibehalten. Die Software, die er verwenden kann, umfasst die TCP/IP- und MMS/OSI-Kommunikationssoftware, die komplette Windows- und DOS-Programmier- und Kommunikationssoftware sowie Software, die für umfassende Diagnosen und Stationsverwaltung entwickelt wurde.

Der GE Serie 90-70 IC697CMM741 Ethernet-Controller und die Schnittstelle können über ein vom Benutzer bereitgestelltes Transceiver-Kabel oder ein AUI (Attachment Unit Interface)-Kabel über seinen standardmäßigen D-Typ-Anschluss mit 15 Pins mit einem Transceiver-Gerät verbunden werden. Das Kabel und der Transceiver stellen die Verbindung des Ethernet-Controllers mit dem Ethernet-LAN her. Die Benutzer können den Status der Schnittstelle des Controllers mit seinen 3 LEDs überwachen. Das RAM im IC697CMM741 Ethernet-Controller verwendet eine Batterie zur Sicherung, und das RAM speichert die gesamte Kommunikationssoftware. Dieses Controller- und Schnittstellengerät verfügt außerdem über ROM und Firmware, die die grundlegenden Funktionen, die Konfigurationssoftware und die Diagnosefunktionen speichern, die es verwendet.

Technische Informationen
