GE FANUC IC697BEM713, Bus-Sendermodul, 500 Kbyte/Sekunde

GE FANUC IC697BEM713, Bus-Sendermodul, 500 Kbyte/Sekunde

Markenbezeichnung: GE
Modellnummer: IC697BEM713
MOQ: 1
Preis: Negotiations
Einzelheiten
Herkunftsort:
USA
Schlitz erfordert:
1
Spannungseingang:
5 Volt DC
Stromauslosung:
1,4 Ampere
Status LED:
3
Verpackung Informationen:
Neue Originalbox
Hervorheben:

GE FANUC IC697BEM713 Bus-Sendermodul

,

ESP-Steuerungsmodul mit 500 Kbyte/sec

,

GE FANUC Bus-Sender mit Garantie

Beschreibung des Produkts
GE FANUC IC697BEM713, Bus-Sendermodul, 500 Kbyte/Sekunde
Beschreibung des Produkts

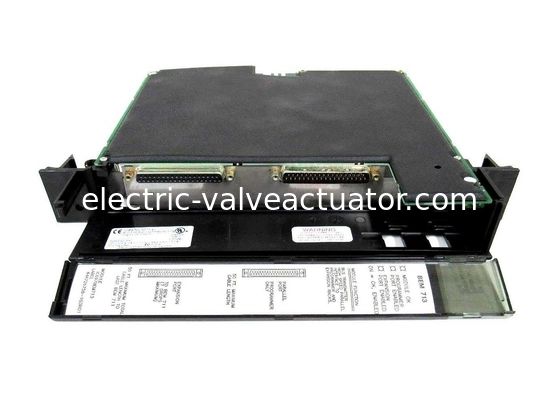

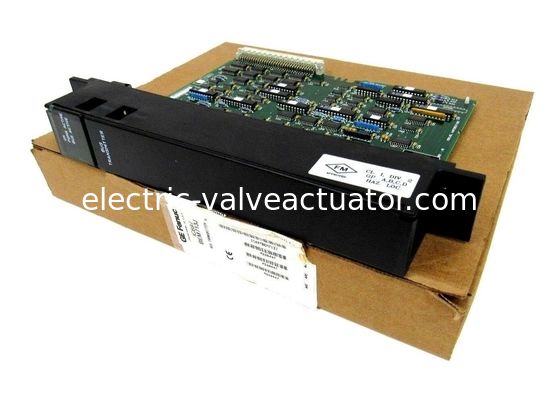

Das IC697BEM713 ist ein Bus-Transmitter-Modul (BTM) aus der Serie 90-70 von GE Fanuc.Das IC697BEM713-Modul ermöglicht die Erweiterung vom Haupt-CPU-Rack aus, wenn das System zusätzliche Module benötigt (bis zu sieben zusätzliche IC697-PLC-Racks)Die hochleistungsfähige parallele Programmierfunktion ist ein wichtiges Merkmal. Zusätzlich ist dieses BTM einfach zu konfigurieren und erfordert keine DIP-Schalter.
Das IC697BEM713-Modul befindet sich in einem einzigen Schlitz und verfügt über zwei Steckverbinder:
  • Ein oberer Steckverbinder zum Anbringen an das Programmiergerät
  • Ein unterer Steckverbinder für die Anordnung von Margherita-Ketten über BRMs zu Erweiterungsregalen
Das Bus-Sendermodul sollte mit der MS-DOS- oder Windows-Programmiersoftware-Konfigurationsfunktion konfiguriert werden.
Statusindikatoren
Drei Zustands-LEDs warnen den Benutzer vor Problemen mit dem Port und/oder Modul:
  • Modul OK LED (oben):Wird eingeschaltet, wenn die CPU-Software die BTM-Konfiguration abgeschlossen hat und jedes System-Erweiterungsrack befragt hat.
  • Programmierer-Port-Aktivierte LED (Mitte):Blinken oder zeigen ON, wenn Programmierer und PLC kommunizieren. Off, wenn sie nicht kommunizieren.
  • LED mit Erweiterungsanschluss (unten):Blinken an, wenn BTM mit Bus-Empfängermodulen kommuniziert.
Anmerkungen zur Installation
  • Haben Sie die entsprechende Programmierer-Controller-Handbuch für die Referenz
  • Vor der Installation muss der Strom ausgeschaltet sein.
  • Modul kann nicht in Schlitz 1 installiert werden
  • Es muss rechts von allen IC697 Unterbrechungsquellenmodulen installiert werden.
Technische Spezifikation
Merkmal Spezifikation
Reihe Serien 90 bis 70
Erweiterungskapazität bis zu 7 zusätzliche IC697-Steuerelemente
Energiebedarf 5V Gleichstrom, 1,4A
Datenrate (beide Schnittstellen) 500 Kbyte/Sekunde
Höchstlänge des Kabels 50 Fuß.
Anforderung an den Slot Einfacher Schlitz (kann nicht in Schlitz 1 eingebaut werden)
Anmerkung: Vor der Montage des Moduls sollte der Rackbetrieb ausgeschaltet und nach der Montage des Moduls im Rack eingeschaltet werden.
