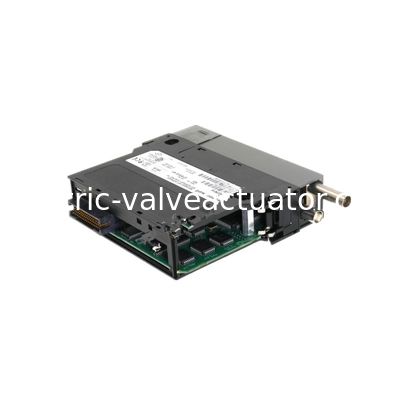

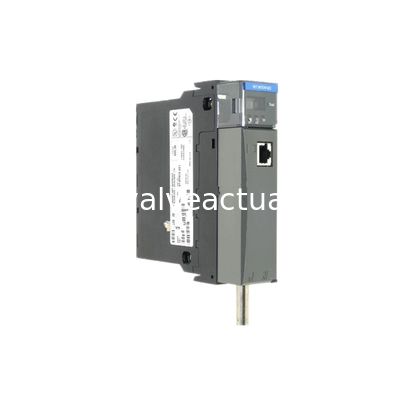

Honeywell SPS-Steuermodul Versorgung Logix Redundantes Netzschnittstellenmodul Dual-Medien-Typ TC-CCR013

Nach der Ankunft am Standort muss vor der Systeminstallation geprüft werden, ob die Installationsumgebung den Anforderungen der Einsatzumgebung der SPS entspricht, was im Benutzerhandbuch der verschiedenen Produkte nachgelesen werden kann. Aber egal welche SPS, darf nicht an folgenden Orten installiert werden: Orte mit korrosiven Gasen, direkte Sonneneinstrahlung, die Temperatur in kurzer Zeit schnell wechselt, Öl, Wasser, Chemikalien leicht eindringen können, viel Staub, Vibrationen und Installationsteile zu Verschiebungen führen.

Wenn es in der oben genannten Umgebung verwendet werden muss, sollte für die SPS ein geeigneter Steuerkasten mit Spezifikationen und notwendigen Schutzmaßnahmen hergestellt werden. Wenn Sie es bei sehr niedrigen Temperaturen im Feld verwenden müssen, können Sie den Steuerkasten mit Heizfunktion verwenden. Wie diese Schutzboxen oder Steuerkästen hergestellt werden, werden jeder Hersteller und der qualifizierte Systemintegrator dem Kunden die entsprechende Lieferung und das entsprechende Design zur Verfügung stellen.

Zusätzlich zu den obigen Hinweisen gibt es noch weitere Hinweise, auf die geachtet werden muss.

Das Wichtigste ist die elektrostatische Isolation. Statische Elektrizität ist ein unsichtbarer Killer, aber viele Menschen ignorieren sie oft, weil sie möglicherweise nicht lebensbedrohlich ist. An trockenen Orten in Nordchina ist statische Elektrizität am menschlichen Körper die Ursache für Schäden durch statische Elektrizität an elektronischen Bauteilen. Selbst wenn Sie von statischer Elektrizität getroffen werden, ist es nur ein leichtes Taubheitsgefühl, aber es kann für SPS und alle anderen elektronischen Geräte tödlich sein.

Um statische Schläge zu vermeiden, gibt es drei Möglichkeiten: Berühren Sie bei der Wartung oder dem Austausch von Komponenten zuerst die Metallerde, um statische Elektrizität zu entfernen; Berühren Sie nicht den Stecker oder den IC-Pin auf der Leiterplatte; Wenn die elektronischen Bauteile nicht verwendet werden, verwenden Sie bitte die Verpackung mit statischer Elektrizitätsisolation und legen Sie die Bauteile hinein. Stellen Sie sich vor, die Komponenten einer SPS sind ein zartes Baby, und diese statische Elektrizität wird den Tod des Babys verursachen. Es wird einfacher sein, das Problem auf die richtige Weise zu behandeln.

Markieren Sie bei der RACK-Installation nach der Festlegung der Positionen der verschiedenen Steuerungskomponenten und Steckplätze im Steuerkasten die Löcher entsprechend der in der Zeichnung gezeigten Größe und ziehen Sie die Befestigungsschrauben fest, bis die Basis nach dem Bohren fest ist. Bevor Sie das Stromversorgungsmodul installieren, müssen Sie darauf achten, ob das Erdungsende am Netzkabel mit dem Metallgehäuse verbunden ist. Wenn nicht, sollte es angeschlossen werden. Eine schlechte Erdung kann zu einer Reihe von Problemen führen, darunter statische Elektrizität, Überspannung, externe Störungen usw. Aufgrund der fehlenden Erdung kann die SPS oft auch funktionieren, daher denken viele unerfahrene Ingenieure fälschlicherweise, dass die Erdung nicht so wichtig ist. Es ist, als würde man einen Berg ohne Schutzseil besteigen. Es funktioniert nicht, wenn Sie sich vorwärts bewegen, aber wenn Sie einmal ausrutschen, ist Ihr Leben ohne dieses Seil vorbei. Die SPS-Erdung entspricht dem Schutzseil der SPS.

Bei der Installation des E/A-Moduls sind folgende Punkte zu beachten: Bevor das E/A-Modul in den Steckplatz auf dem Rack eingesetzt wird, muss bestätigt werden, ob das Modul ein vorab entworfenes Modul ist; Wenn das E/A-Modul in den Führungsschlitz auf dem Rack eingesetzt wird, muss es bis zum Boden eingesetzt werden, um sicherzustellen, dass die Kontaktpunkte eng verbunden sind. Die Befestigungsschraube des Moduls muss verriegelt werden; Wenn der Klemmenblock eingesetzt wird, müssen die oberen und unteren Schrauben festgezogen werden. Aufgrund des Einflusses von Transformatoren und Motoren vor Ort kommt es zu Vibrationen. Wenn sich diese Schrauben lösen, wird das Modul vom Rack gelöst.
