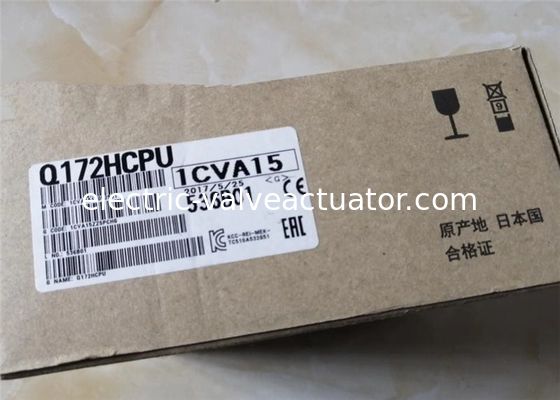

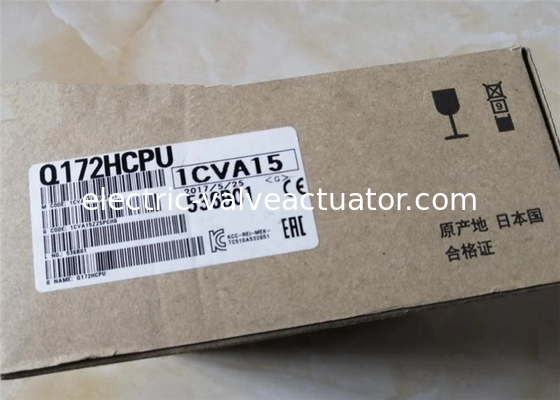

Q172HCPU Mitsubishi Universal Modell Redundante Stromversorgungsmodul

Der Mitsubishi Q172HCPU ist ein Motion-Programmierbare-Logik-Controller (PLC)-CPU-Einheit aus der MELSEC-Q QnU-Serie, die für die erweiterte Mehrachsen-Bewegungssteuerung in industriellen Automatisierungssystemen entwickelt wurde. Er fungiert als spezialisierter Motion-Controller, der auf derselben Basiseinheit wie eine Allzweck-PLC-CPU installiert werden kann und so eine komplexe, hochschnelle und hochpräzise synchronisierte Steuerung von bis zu 8 Achsen über das SSCNET III Hochgeschwindigkeits-Serienkommunikationsnetzwerk ermöglicht. Er ist für Anwendungen konzipiert, die anspruchsvolle Bewegungsprofile erfordern, wie z. B. Interpolations- und elektronische Nockenfunktionen.

• Hochgeschwindigkeits-Mehrachsensteuerung: Kann bis zu 8 Achsen gleichzeitig steuern und unterstützt erweiterte Interpolationsfunktionen, einschließlich linearer Interpolation (bis zu 4 Achsen), kreisförmiger Interpolation (2 Achsen) und helixförmiger Interpolation (3 Achsen).
• Hochgeschwindigkeits-Netzwerkintegration: Verwendet das SSCNET III Glasfasernetzwerk zur Verbindung mit Servo-Verstärkern. Dies bietet Hochgeschwindigkeitskommunikation (Geschwindigkeitsbefehlsausgabe bis zu 50 MPPS), Störfestigkeit und kann sich über große Entfernungen (bis zu 800 Meter) erstrecken.
• Verschiedene Steuerungsmodi: Unterstützt verschiedene Steuerungsmethoden, einschließlich PTP-Steuerung (Punkt-zu-Punkt), Geschwindigkeitsregelung und Positionsverfolgungsregelung, wodurch es an eine Vielzahl von automatisierten Maschinen angepasst werden kann.
• Mehrere Programmiersprachen: Bietet Flexibilität mit Unterstützung für verschiedene Programmiersprachen, je nach Anwendung, wie z. B. Motion SFC, dedizierte Befehle, EIA-Sprache (G-Code) und Robotersprache (MELFA-BASIC IV).
• Kompaktes und robustes Design: Verfügt über einen kompakten Formfaktor, der für die Rückwand-/Rackmontage konzipiert ist, mit einem Betriebstemperaturbereich von 0 °C bis +55 °C, geeignet für industrielle Umgebungen.

Als Kernkomponente des Q-Serien-PLC-Systems von Mitsubishi wird der Q172HCPU aus Industriematerialien hergestellt, um Haltbarkeit und zuverlässigen Betrieb unter anspruchsvollen Fabrikbedingungen zu gewährleisten. Er ist für die Rückwand-/Rackmontage konzipiert und benötigt eine 5V DC-Stromversorgung von einer dedizierten Q-Serien-Stromversorgungseinheit. Das Modul enthält einen USB-Anschluss für eine einfache Verbindung mit Programmiertools.

• Industrierobotik: Zur Steuerung von Roboterarmen mit präziser Bahnplanung.
• Verpackungsmaschinen: Ermöglichen hochschnelle, synchronisierte Bewegungen in Füll-, Verschließ- und Etikettiermaschinen.
• Werkzeugmaschinen: Bietet eine genaue Mehrachsensteuerung für CNC-Bearbeitungs-, Schneid- und Bohrvorgänge.
• Halbleiterfertigungsanlagen: Gewährleistung einer ultrapräzisen Positionierung und Handhabung in Produktions- und Inspektionsprozessen.

(*1) Q172EX-S2 kann in SV13 und SV43 nicht verwendet werden.
(*2) Dies ist der Fall bei Verwendung eines inkrementellen Synchrongebers (SV22 verwendet). Bei Verwendung eines manuellen Impulsgebers ist nur ein Modul zulässig.
(*4) Insgesamt können bis zu 8 manuelle Impulsgeber und Synchrongeber verwendet werden.
