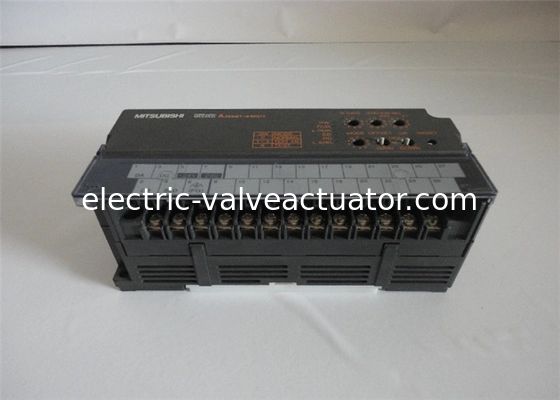

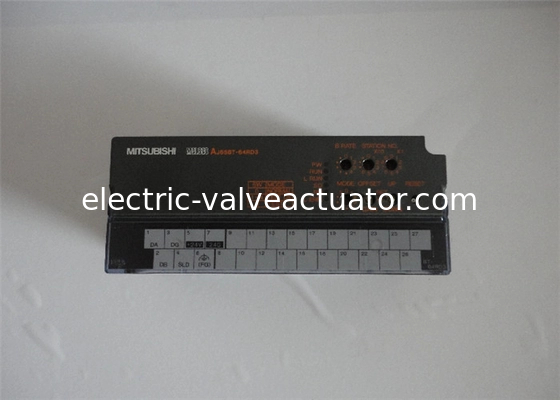

AJ65BT-64RD3 Mitsubishi Universal Modell Redundantes Stromversorgungsmodul Rot

Name: AJ65BT-64RD3 Mitsubishi Universal Modell Redundantes Stromversorgungsmodul Rot
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: AJ65BT-64RD3
Price: 210.00 USD
Availability: InStock

Markenbezeichnung:	MITSUBISHI
Modellnummer:	AJ65BT-64RD3
MOQ:	1
Preis:	Negotiations

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

Japan

Programmkapazität:

8 K Schritte

Verarbeitungsgeschwindigkeit der grundlegenden Operation (LD-Anweisung):

0,12 μs

Eingang:

24VDC

Ausgabe:

12/24VDC (0,5a).

Verpackung Informationen:

Neue Originalbox

Hervorheben:

Mitsubishi redundantes Stromversorgungsmodul

Universelles Netzteilmodul mit Garantie

Niederspannungsschutz-Leistungsmodul

Beschreibung des Produkts

AJ65BT-64RD3 Mitsubishi Universal Model Redundantes Stromversorgungsmodul

Das AJ65BT-64RD3 dient als CC-Link-Remote-I/O-Modul, das sich der Temperaturmessung widmet. Es fungiert als Slave-Station in einem CC-Link-Netzwerk und ermöglicht die zentrale Überwachung und Steuerung durch eine Master-SPS (z. B. Mitsubishi Q-Serie). Das Modul ist für die hochpräzise Temperaturerfassung in Umgebungen wie Umweltschutz, chemische Industrie, Elektronik und elektrische Anwendungen konzipiert.

Merkmale

Hochpräzise Messung: Das Modul bietet eine außergewöhnliche Genauigkeit mit einer Abweichung von ±0,1 % bei einer Umgebungstemperatur von 25±5°C. Selbst unter breiteren Temperaturbedingungen (unter 20°C oder über 30°C) behält es eine Genauigkeit von ±0,25 % bei.
3-Draht-Anschluss für verbesserte Genauigkeit: Es verwendet eine 3-Draht-Anschlussmethode für die Platin-RTDs. Diese Konfiguration hilft, den Widerstand der Anschlussdrähte zu kompensieren, wodurch Messfehler im Vergleich zu 2-Draht-Konfigurationen erheblich reduziert und zuverlässigere Daten gewährleistet werden.
Schnelle Umwandlungsgeschwindigkeit: Jeder Kanal hat eine Umwandlungszeit von 40 ms, was eine relativ schnelle Abtastung von Temperaturänderungen über alle vier Kanäle ermöglicht.
CC-Link-Netzwerkintegration: Als CC-Link Ver.2.0-kompatibles Slave-Modul unterstützt es Hochgeschwindigkeitskommunikation von bis zu 10 Mbit/s. Dies ermöglicht eine verteilte Steuerung, bei der das Modul in der Nähe der Temperatursensoren installiert werden kann, wodurch die Verkabelungskosten reduziert und die Systemzuverlässigkeit verbessert werden.
Elektrische Isolation: Das Modul bietet eine Foto-Koppler-Isolation zwischen den Pt100-Sensoreingangsschaltungen und dem CC-Link-Kommunikationsbus, wodurch die Störfestigkeit verbessert und das System vor Erdpotentialunterschieden geschützt wird.

Material & Anwendungen

Der Aufbau des Moduls umfasst elektronische Komponenten, die auf einer Leiterplatte montiert und in einer kompakten Einheit untergebracht sind. Externe Anschlüsse erfolgen über robuste Schraubklemmen (M3,5-Schrauben) sowohl für die Kommunikations-/Stromversorgung als auch für die Sensor-Ein-/Ausgangssignale. Die primäre Materialverwendung konzentriert sich auf zuverlässige Industrieelektronik, die für den Langzeitbetrieb ausgelegt ist.

Hauptanwendung: Industrielle Automatisierung zur präzisen Temperaturüberwachung. Typische Anwendungsfälle sind:

Prozessindustrien: Überwachung der Reaktionstemperaturen in Chemieanlagen oder Temperaturregelung in Umweltschutzeinrichtungen.
Fertigung: Temperaturüberwachung in der Elektronikkomponentenproduktion, der Batterieherstellung und verschiedenen elektrischen Systemen.
Geräteintegration: Dient als kritische Komponente in Maschinen, die ein hochauflösendes Temperatur-Feedback für Regelkreise benötigen.

Wichtige technische Parameter

Parameter	Spezifikation
Anzahl der Kanäle	4 Kanäle (4CH)
Kompatible Sensoren	Pt100, JPt100 (3-Draht-Typ)
Temperaturbereich	-180°C bis 600°C (für Pt100 und JPt100)
Auflösung	0,025°C
Umwandlungsgeschwindigkeit	40 ms pro Kanal
Ausgabewert	16-Bit-Binär (-1800 bis 6000) / 32-Bit-Binär (-180000 bis 600000)
Genauigkeit	±0,1 % (bei 25±5°C); ±0,25 % (bei 30°C)
Versorgungsspannung	DC 24V (允许范围 DC 18-30V)
Belegte CC-Link-Stationen	4 Stationen
Isolation	Fotokoppler-Isolation zwischen Sensoreingang und CC-Link
Abmessungen (H x B x T)	65 mm x 151,9 mm x 63 mm
Gewicht	0,38 kg

Allgemeine Spezifikationen

Parameter	Spezifikation
Betriebsumgebungstemperatur	0...55 ˚C
Lagertemperatur	-20...75 ˚C
Betriebsumgebungsfeuchtigkeit	10...90 %RH, nicht kondensierend
Lagerumgebungsfeuchtigkeit	10...90 %RH, nicht kondensierend
Vibrationsfestigkeit	Konform mit JIS B 3502 und IEC 61131-2
Schockfestigkeit	Konform mit JIS B 3502 und IEC 61131-2 (147 m/s2, 3 Mal in 3 Richtungen X, Y, Z)
Betriebsatmosphäre	Keine korrosiven Gase
Betriebshöhe	0...2000 m
Installationsort	In einem Schaltschrank
Überspannungskategorie	II oder weniger
Verschmutzungsgrad	2 oder weniger
