Zhonghe XJTM-02 Intelligentes Lichtkolumnen-Display-Instrument mit Oberflächenmontage-Technologie und Universalsignal-Eingang mit Doppelbildschirm-Vierstel-Display

Name: Zhonghe XJTM-02 Intelligentes Lichtkolumnen-Display-Instrument mit Oberflächenmontage-Technologie und Universalsignal-Eingang mit Doppelbildschirm-Vierstel-Display
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: XJTM-02
Price: 1.00 USD
Availability: InStock

Markenbezeichnung:	Zhonghe
Modellnummer:	XJTM-02
MOQ:	1
Preis:	Negotiations

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Artikelnummer:

XJTM-02

Verpackung Informationen:

Neue Originalbox

Hervorheben:

Oberflächenmontage-Technologie Intelligentes Lichtkolonnen-Display-Instrument

Universelles Anzeigeinstrument für Signaleingangsspannung und -strom

Vierstelliges Display mit zwei Bildschirmen und einstellbarem Ausgabeinstrument

Beschreibung des Produkts

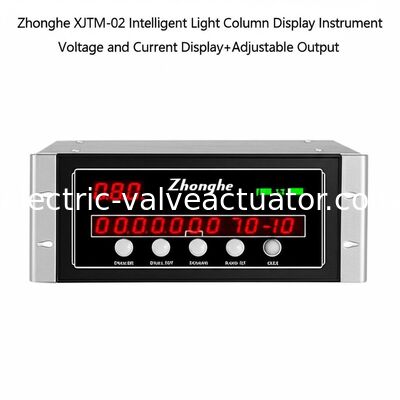

Zhonghe XJTM-02 Intelligentes Licht Säulen Display Instrument

Spannungs- und Stromanzeige mit einstellbarem Ausgang

Produktübersicht

Diese fortschrittliche Instrumentenserie verwendet Oberflächenmontagetechnologie für verbesserte Störfestigkeit. Sie integriert Anzeige-, Steuerungs-, Übertragungs- und Kommunikationsfunktionen mit universeller Signaleingangskompatibilität. Durch Anpassen interner Parameter kann sie verschiedene Signaltypen aufnehmen, wie in der Signaleingangstabelle angegeben.

Hauptmerkmale

Oberflächenmontagetechnologie für überlegene Störfestigkeit
Umfassende Anzeige-, Steuerungs-, Übertragungs- und Kommunikationsfähigkeiten
Universeller Signaleingang mit konfigurierbaren Parametereinstellungen
Doppelbildschirm-Vier-Ziffern-Anzeige mit LED-Statusanzeigen
Breites Anwendungsspektrum in mehreren Industriesektoren

Eingangssignalspezifikationen

Eingangssignalcode	Eingangsnachrichtentyp	Messbereich	Auflösung	Kompatible Sensoren/Transmitter	Eingangsimpedanz
01	B	400～1800℃	1℃	Platin-Alt 30 - Platin-Alt 6 Thermoelemente	≥1MΩ
02	S	0～1600℃	1℃	Platin-Alt 10 - Platin-Thermoelement
03	K	0～1300℃	1℃	Nickel-Chrom / Nickel-Silizium Thermoelemente
04	E	0～1000℃	1℃	Nickel-Chrom - Kupfer-Nickel Thermoelement
05	T	0～320.0℃	0.1℃	Kupfer - Kupfer-Nickel Thermoelement
06	J	0～1200℃	1℃	Eisen - Kupfer-Nickel Thermoelement
07	WPe3-25	0～2300℃	1℃	Wolfram-Rhenium 3 - Wolfram-Rhenium 25 Thermoelement
08	Pt100	-200 bis 650℃	1℃	Platin-Widerstandsthermometer R0 = 100Ω	≥10kΩ
09	Pt100.1	-199.9 bis 320.0℃	0.1℃	Platin-Widerstandsthermometer R0 = 100Ω
10	Cu50	-50.0～150.0℃	0.1℃	Kupfer-Widerstandsthermometer R0 = 50Ω
11	0 ~ 20mV	-1999 ~ 9999	Bis zu 1,6uV	Drucksensor	≥1MΩ
12	4 ~ 20mA		Bis zu 1,3uA	DDZ-Ⅲ Transmitter	≤250Ω
13	0 ~ 10mA		Bis zu 0,8uA	DDZ-II Transmitter
14	1 ~ 5V		Maximum 0,3mV	DDZ-Ⅲ Transmitter	≥4.7MΩ
15	0 ~ 5V		Maximum 0,4mV	DDZ-II Transmitter
16	0 ~ 20mV		Bis zu 1,6uA	DDZ-II Transmitter	≤250Ω
17	30 ~ 350Ω		Bis zu 2,6mΩ	Fernmanometer	≥10kΩ
18	Spezielle Signale			Benutzerspezifisch (bitte Signaltyp, Graduierungsnummer oder entsprechende Formel angeben)
19	4 ~ 20mA Quadratwurzel	-1999 ~ 9999	Bis zu 1,3uA	DDZ-Ⅲ Transmitter	≤250Ω
20	0 ~ 10mA Quadratwurzel		Bis zu 0,8uA	DDZ-II Transmitter
21	1 ~ 5V Quadratwurzel		Maximum 0,3mV	DDZ-Ⅲ Transmitter	≥4.7MΩ
22	0 ~ 5V Quadratwurzel		Maximum 0,4mV	DDZ-II Transmitter
23	Vollschalter-Eingang			Dies beinhaltet nicht die Funktion mit Code 17. Bitte geben Sie an, ob Sie diese benötigen.

Technische Daten

Messgenauigkeit: Digitalanzeige ±0,5% FS ±1 Ziffer

Temperaturkompensationsbereich: 0～50℃

Umgebungsbedingungen: Betriebstemperatur: 0-50℃; relative Luftfeuchtigkeit: ≤85%. Vermeiden Sie die Verwendung in Umgebungen, die korrosive, brennbare oder explosive Gase enthalten.

Anzeigemethode: Doppelbildschirm-Vier-Ziffern-Anzeige + LED-Statusanzeige

Schaltausgang: Jeder Ausgangspunkt kann willkürlich auf obere oder untere Grenzwertsteuerung/Alarm mit Hysterese eingestellt werden.

Ausgangstypen

Relaisausgang: Kontaktkapazität (ohmsche Last): AC220V/5A; DC24V/5A
SCR-Nulldurchgangs-Trigger-Impulsausgang: Kann 600V/100A SCRs auslösen
Halbleiterrelais-Steuersignalausgang (SSR): Ausgang DC 9V/30mA
Thyristor-Nulldurchgangs-Triggerausgang: Bidirektionaler 600V/5A Thyristor, auslösbarer 600V/100A Thyristor

Analogausgang

DC 0～10mA Ausgang, Lastwiderstand ≤1,5kΩ
DC 4～20mA Ausgang, Lastwiderstand ≤750Ω
DC 0～5V Ausgang, Lastwiderstand ≥250kΩ
DC 1～5V Ausgang, Lastwiderstand ≥250kΩ

Stromversorgungsausgang: DC 24V, Last ≤30mA

Stromversorgungsmethode: AC/DC-Stromversorgung 90～260V, Leistung ≤4W, Gewicht 260g
AC/DC-Stromversorgung 20-30V, Leistung ≤6W, Gewicht 260g

Anwendungen

Weit verbreitet in den Bereichen Energie, Metallurgie, Chemie, Petrochemie, Papierherstellung und -druck, Brauerei, Tabak, Luft- und Raumfahrt und anderen industriellen Bereichen.
