SDJ-301 Schachtschutz-Vibrationsschützer mit 4-20mA Ausgang und zweistufigem Alarmrelais für Echtzeitüberwachung

Name: SDJ-301 Schachtschutz-Vibrationsschützer mit 4-20mA Ausgang und zweistufigem Alarmrelais für Echtzeitüberwachung
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: SDJ-301
Price: 1.00 USD
Availability: InStock

Markenbezeichnung:	OEM
Modellnummer:	SDJ-301
MOQ:	1
Preis:	Negotiations

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Verpackung Informationen:

Neue Originalbox

Hervorheben:

4-20-mA-Ausgangswellen-Vibrationsschutzsender

Zweistufiger Alarmrelais-Vibrationsschutzsender

Vibrationssender zur Echtzeitüberwachung

Beschreibung des Produkts

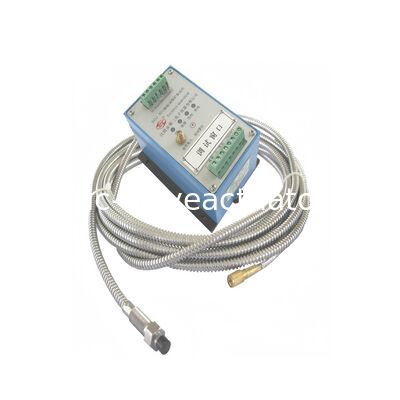

SDJ-301 Wellenschwingungsschutz-Sender

Der SDJ-301 Wellenschwingungsschutz-Sender bietet eine umfassende Überwachung der radialen Schwingung von Rotoren rotierender Maschinen. Er misst Wellenschwingungen, Rundlauf, Exzentrizität und andere kritische Parameter, um erhöhte Schwingungen aufgrund von Rotorunwucht, Fehlausrichtung und lockeren Komponenten zu erkennen.

Hauptanwendungen

Ideal für rotierende Maschinen mit verschiedenen Gleitlagern, einschließlich Dampfturbinen, Ventilatoren, Kompressoren, Motoren, Pumpen und ähnlichen Industrieanlagen.

Messfähigkeiten

Überwacht den Spitzen-Spitzen-Wert der radialen Schwingung (Verdrängung) für eine präzise Beurteilung des Rotorzustands und eine frühzeitige Fehlererkennung.

Ausgangsschnittstellen & Funktionen

Aktive Ausgangsklemmen mit 4-20mA oder 1-5V Signalen
Lokales LED-Display, das den Betriebszustand der Maschine anzeigt (OK, Alarm, Gefahr, Ausfall)
Isolierte zweistufige Alarm-Relais-Ausgangsklemmen (ALARM und GEFAHR)
Lokaler Alarm-Reset-Taster mit automatischer Reset-Funktion
Kompatibel mit dem digitalen Anzeigegerät QBJ-3Q zur Überwachung von Schwingungswerten über SPS oder DCS
Gepufferter Ausgang des Rohsignals für den direkten Anschluss an Statusdiagnoseanalysatoren
Flexible Stromversorgungsoptionen: 24VDC, 220VAC oder 110VAC

Kontinuierliches Schwingungsüberwachungssystem

Dieser einkanalige Schwingungsschutz-Sender ermöglicht die Online-Echtzeitmessung der radialen Schwingung der Rotorwelle. Er gibt Spitzen-Spitzen-Verdrängungswerte aus und liefert zweistufige Alarmausgänge zur frühzeitigen Erkennung und zum Schutz rotierender Maschinen.

Die Option für niedrige Frequenzen erweitert die Messfähigkeiten um Rundlauf von Turbinen, Wellenschwingungen von Dampfturbinen und Exzentrizitätsparameter. Dies bietet eine einfache Installation ohne Anpassungen und ein hervorragendes Preis-Leistungs-Verhältnis.

Installation & Konfiguration

Entwickelt für die einfache Installation anstelle von vorhandenen Vorverstärkern. Für eine umfassende Überwachung werden typischerweise zwei SDJ-301-Sender (in X- und Y-Richtung, 90° versetzt) in der Nähe jedes Lagers installiert. Standard-Rotationsmaschinen mit zwei Lagern erfordern vier Schwingungssender für eine vollständige Abdeckung.

Technische Spezifikationen

Sensor-Kompatibilität	8mm Wirbelstromsensoren (Standardsonde und Verlängerungskabel, optional gepanzertes Kabelsystem)
Ausgangslastkapazität	4-20mA aktiver Ausgang treibt Lasten bis zu 750Ω (unterstützt mehr als drei Lasten in Reihe)
Verkabelungskonfiguration	3-Draht-Schutzsender, der ein Einpunkt-Erdungssystem erfordert
Relaisausgang	SPDT (Single Pole Double Throw), vollständig isolierter Trockenkontakt, maximale Last 2A
Kalibrierung	Werkseitig voreingestellt mit optionalen Feldanpassungen für Alarmpunkte, Nullpunkt und Vollausschaltkalibrierung

Anpassung & Integration

Der SDJ-301 Schutzsender kann durch flexible Funktionsauswahl an spezifische Feldanforderungen angepasst werden. Zu den Merkmalen gehören einstellbare Vollausschaltbereiche für die Gesamtschwingungswerte und spezielle Optionen für niedrige Frequenzen für Turbinenanwendungen. Die Relaisausgänge lassen sich nahtlos in SPS- und DCS-Systeme integrieren und können Alarme und Einheitsrelais direkt steuern.
