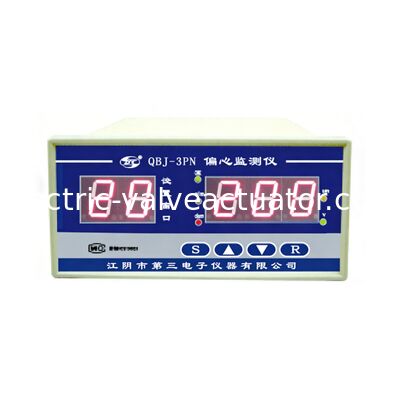

QBJ-3PN Exzentrizitätsmonitor - Überwachungs- und Schutzgerät für die Exzentrizität von rotierenden Maschinenspindeln

Name: QBJ-3PN Exzentrizitätsmonitor - Überwachungs- und Schutzgerät für die Exzentrizität von rotierenden Maschinenspindeln
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: QBJ-3PN
Price: 1.00 USD
Availability: InStock

Markenbezeichnung:	OEM
Modellnummer:	QBJ-3PN
MOQ:	1
Preis:	Verhandlungsfähig

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Verpackung Informationen:

Neue Originalverpackung

Hervorheben:

0~200um Exzentrizitätsmonitor

4-20-mA-Gerät zur Überwachung der Wellenexzentrizität

Alarmrelais Drehzahlsensor

Beschreibung des Produkts

QBJ-3PN Exzentrizitätsmonitor - Überwachungs- und Schutzgerät für die Exzentrizität von rotierenden Maschinendrehwellen

Das Exzentrizitätsüberwachungsinstrument QBJ-3PN bietet eine umfassende Überwachung und Schutz für rotierende Maschinendrehwellen. Dieses System besteht aus einem Überwachungsinstrument und einem Wirbelstromsensor 3800XL-Φ8mm und liefert eine zuverlässige Exzentrizitätsmessung, die für die Beurteilung des mechanischen Gesamtzustands rotierender Geräte unerlässlich ist.

Die Exzentrizitätsmessung ist während des An- und Abfahrvorgangs von Dampfturbinen unverzichtbar geworden. Das System ermöglicht die Visualisierung von Wellenbiegungen, die durch thermische Effekte oder Gravitationskräfte verursacht werden, und liefert kritische Daten für die Beurteilung der Maschinengesundheit.

Messanwendungen

Exzentrizität misst Wellenbiegung bei niedrigen Drehzahlen und erkennt Probleme, die verursacht werden durch:

Vorhandene mechanische Biegung
Temporäre temperaturinduzierte Biegung
Schwerkraftbiegung unter statischen Bedingungen

Die exzentrische Position des Rotors (radiale Wellenposition) zeigt Lagerverschleiß, die Größe der aufgebrachten Last durch Fehlausrichtung an und bestimmt den Wellenazimutwinkel für die Stabilitätsbewertung.

Technische Spezifikationen

Messbereich	0～200μm (Spitze-Spitze-Exzentrizität)
Frequenzgang	0,17Hz～10Hz (1～600 U/min) Über 600 U/min: zeigt Wellenvibrationssignal an
Genauigkeit	Linearitätsfehler: <0,5% (voller Skalenbereich) Systemfehler: <±2%
Ausgang	Konstantstrom: 4～20mA (DCS-kompatibel) Alarm-/Gefahrenschalter: Passiver Kontakt DC24V/2A Rauschpegel: <1% (voller Skalenbereich) kein Signal
Linearer Bereich	2mm
Betriebstemperatur	Instrument: -25℃～45℃, relative Luftfeuchtigkeit <80% (Sensorspezifikationen gemäß Handbuch 3800XL-A01)
Abmessungen	160mm (B) × 80mm (H) × 260mm (T)
Ausschnittmaße	153mm (B) × 77mm (H) × 260mm (T)
Stromversorgung	AC220V±10%/50Hz

Hauptfunktionen

Unabhängige Relaisausgänge für Alarm- und Gefahrenzustände
Konfigurierbare Messbereichsgrenzen mit 4-20mA Stromausgang
Schutz vor Leitungsunterbrechung mit 5 Sekunden Wiederherstellungsverzögerung
Vollständig einstellbare Alarm-/Gefahrenwerte innerhalb des Messbereichs
Funktion zur Speicherung des maximalen Messwerts
Anzeige der Spaltspannungsmessung
Automatische Rückkehr in den Messzustand nach 1 Minute Inaktivität
