VCES: | 1200V | IC-nom IC: | 200A |
---|---|---|---|
IC: | 320A | ICRM: | 400A |
Markieren: | Modul igbt der hohen Leistung,Automobil-igbt |

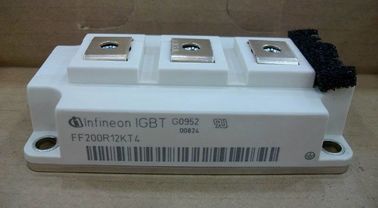

Halbbrücke 62mm C Serie 1200 V, Maschinenantriebmodul der Module FF200R12KT4 des Inverters Doppel-IGBT
Maximale Nennwerte
Kollektor-Emitter-Spannung | Tvj = 25°C | VCES | 1200 | V |
Ununterbrochener DC-Kollektorstrom | TC = 100°C, Tvj maximal = 175°C TC = 25°C, Tvj maximal = 175°C |
IC-nom IC |
200 320 |
A A |
Sich wiederholender Höchstkollektorstrom | TP = 1 Frau | ICRM | 400 | A |
Gesamtleistungsableitung |
TC = 25°C, Tvj maximal = 175°C |
Ptot | 1100 | W |
Tor-Emitterhöchstspannung | VGES | +/--20 | V |
Kennwerte
Kollektor-Emitter Sättigungsspannung |
IC = 200 A, VGE = 15 V Tvj = 25°C IC = 200 A, VGE = 15 V Tvj = 125°C |
VCE gesessen | 1,75 2,05 2,10 |
2,15 | V VV |
|
Torschwellenspannung | IC = 7,60 MA, VCE = VGE, Tvj = 25°C | VGEth | 5,2 | 5,8 | 6,4 | V |
Torgebühr | VGE = -15 V… +15 V | QG | 1,80 | µC | ||
Interner Torwiderstand | Tvj = 25°C | RGint | 3,8 | Ω | ||
Inputkapazitanz | f = 1 MHZ, Tvj = 25°C, VCE = 25 V, VGE = 0 V | Cies | 14,0 | N-Düngung | ||
Rückübergangskapazitanz | f = 1 MHZ, Tvj = 25°C, VCE = 25 V, VGE = 0 V | Cres | 0,50 | N-Düngung | ||
Kollektor-Emitter Sperrstrom | VCE = 1200 V, VGE = 0 V, Tvj = 25°C | GEFRIERT | 5,0 | MA | ||
Tor-Emitterdurchsickernstrom | VCE = 0 V, VGE = 20 V, Tvj = 25°C | IGES | 400 | Na | ||
Einschaltverzögerungszeit, induktive Belastung | IC = 200 A, VCE = 600 V Tvj = 25°C VGE = ±15 V Tvj = 125°C RGon = 2,4 Ω Tvj = 150°C |
TD an | 0,16 0,17 0,18 |
µs µs µs |
||
Anstiegszeit, induktive Belastung | IC = 200 A, VCE = 600 V Tvj = 25°C VGE = ±15 V Tvj = 125°C RGon = 2,4 Ω Tvj = 150°C |
tr | 0.045 0,04 0,50 |
µs µs µs |
||
Abschaltverzögerungszeit, induktive Belastung | IC = 200 A, VCE = 600 V Tvj = 25°C VGE = ±15 V Tvj = 125°C RGon = 2,4 Ω Tvj = 150°C |
TD weg | 0,45 0,52 0,54 |
µs µs µs |
||
Abfallzeit, induktive Belastung | IC = 200 A, VCE = 600 V Tvj = 25°C VGE = ±15 V Tvj = 125°C RGon = 2,4 Ω Tvj = 150°C |
tf | 0,10 0,16 0,16 |
µs µs µs |
||
Drehung-auf Energieverlust pro Impuls | IC = 200 A, VCE = 600 V, LS = 30 NH Tvj = 25°C VGE = ±15 V, di/dt = 4000 A/µs (Tvj = 150°C) Tvj = 125°C RGon = 2,4 Ω Tvj = 150°C |
Äone | 10,0 15,0 17,0 |
19,0 30,0 36,0 |
||
Drehungs-wegEnergieverlust pro Impuls | IC = 200 A, VCE = 600 V, LS = 30 NH Tvj = 25°C VGE = ±15 V, du/dt = 4500 V/µs (Tvj = 150°C) Tvj = 125°C RGoff = 2,4 Ω Tvj = 150°C |
Eoff | 14,0 20,0 23,0 |
mJ mJ mJ |
||
Sc-Daten | VGE-≤ 15 V, VCC = 900 V VCEmax = VCES - LsCE ·di/dt TP-≤ 10 µs, Tvj = 150°C |
ISC | 800 | mJ mJ mJ |
||
Thermischer Widerstand, Kreuzung zum Fall | IGBT/pro IGBT | RthJC | 0.135 | K/W | ||
Thermischer Widerstand, caseto Kühlkörper | JEDES IGBT/pro IGBT λPaste = 1 mit (m·K)/λgrease = 1 mit (m·K) |
RthCH | 0.034 | K/W | ||
Temperatur unter Schaltungsbedingungen | Tvj OP | -40 | 150 |
